主頁（http://www.by236.com）：煙霧檢測器遙測報警設計方案保家庭安全

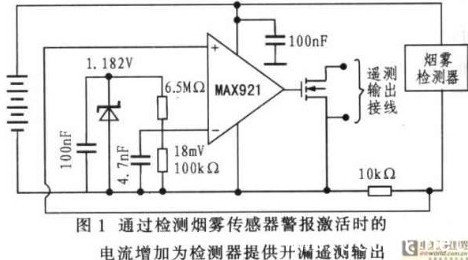

　　基于離子的煙霧檢測器便宜且有效，除了安裝在室內外．還經常安裝在車庫及其他室外建筑中，這些設計需要把報警信號送回房間或家庭安全系統。圖1所示電路通過檢測傳感器警報時的工作電流提供檢測器的遙測輸出。正常監視模式下，工作電流只有50μA．觸發報警時電流超過3mA。該電路由煙霧檢測器的內部電池供電，對檢測器影響很小。圖中所示比較器具有較寬的工作電壓范圍、低工作電流和內置電壓基準。

　　典型靜態工作電流小于3μA。電路輸出結構為開漏極FET，可驅動家庭安全系統或觸發射頻模塊把信號送回住處。VN88ADF’型FET可連續驅動1A以上電流．整個電路的工作電流小于3．1μA。

　　觸發報警后．經過檢測電阻器的電壓大于30mV．因此電路觸發點設為18mV。因為激活態和非激活態的差別很大，所以比較器的滯回電壓最小。電容器起到降低噪聲、降低射頻噪聲敏感度的作用(18mV點處的4.7nF。電容器要采用低泄漏的聚脂電容器)。如果這個煙霧檢測器連接家庭安全系統，注意在電池電量快用完的情況下，間歇性地激活警報的同時，也將激活報警遙測輸出。

煙霧檢測器遙測報警設計方案
