　　選用TI 公司的TPS75003 和TPS62040 電源管理芯片，TPS75003具有兩路最大提供3 A 的拓?fù)潆娫春鸵宦?00mA LDO 電源，每個Buck 輸出電壓范圍在1.2V 至6.5V 之間，LDO 輸出電壓范圍在0.9V 至6.5V 之間，輸入電壓范圍在2.2V 至6.5V 之間。TPS62040 是高效異步開關DC/DC 轉換電源，其轉換效率達到95%，輸入電壓范圍在2.5V 至6.0V，輸出電壓在0.7V 至6.0V，因此都可通過主電源+5V 供電。

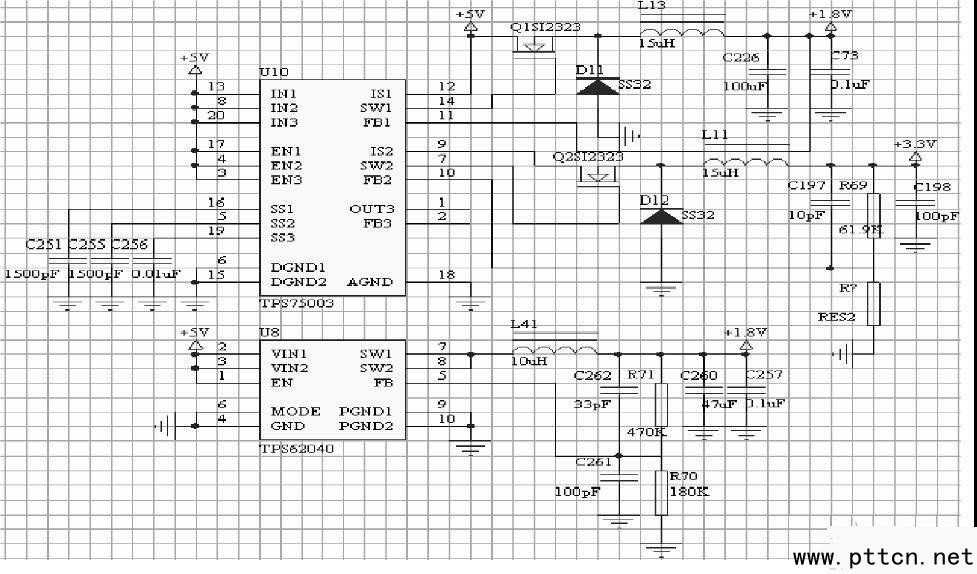

　　系統電源分為+5V、+3.3V、+1.8V、+1.2V 四種，系統主供電電源為+5V，其余均由+5V 電源供給。因此，采用一片TPS75003 和一片TPS62040 完成系統四種電源的轉換。設計用TPS75003 的SW1 引腳經過SI2323 續流整形后輸出1.2V 電壓用于DM6446 內核供電，IS1 引腳連接參考電壓，F(xiàn)B1 引腳接輸出1.2V 電壓作為反饋，SW2 引腳輸出3.3V 電壓用于DM6446 外設接口供電。TPS62040 的SW1 和SW2 引腳短接后輸出1.8V 電壓用于DM6446 存儲器接口供電，F(xiàn)B 引腳連接1.8V 作為反饋輸入。這樣，用一片TPS75003 和TPS62040 電源管理芯片就可以滿足本系統供電。TPS75003 和TPS62040電源轉換電路如圖所示。
