主頁（http://www.by236.com）：IP聯網多基站無線同播系統推薦方案

 史振萍

概述
一、 用戶通訊現狀及需求
1.某省人防無線通訊網要求全省聯網，目前用戶既有模擬中繼系統，又有數字中繼系統。由于該網絡覆蓋地域大，包含不同型號的模擬對講機及最新的MOTOTRBO™數字對講機，因此新建常規網一定具備如下特點：
（1）由于覆蓋地域廣闊（預計100基站以上），因此該網絡從結構上一定是層次結構、分級管理。至少分為指揮中心、地級市、各區縣這樣三個層次。初步建議地級市以上使用聯網的數字中繼，各區縣使用聯網的數字中繼或模擬中繼網。

（2）同樣的由于聯網基站眾多，因此一定要有一個甚至多個無線網的系統管理控制中心，隨時可以使用或禁止任何一臺中繼臺是否聯網。通常情況下該網絡應該分割成多個相對獨立的局部網或中繼臺單獨使用，只有在特殊情況下才會全省聯網使用。在系統管理控制中心的控制下可以隨時根據任務需要組成動態聯網系統，任務結束后再恢復常態工作。

（3）該網絡中既包含數字對講機又包含模擬對講機，因此要求它既支持數字聯網又支持模擬聯網，保證兼容現有設備入網并使它們互通。實際上該網絡一定是兩個并列的網：數字IP聯網和模擬IP聯網。同樣的它們各有一個系統管理控制中心。

2. IP同播系統建設初步設想
（1）建設一套以指揮中心為管理控制中心的，并且可分別覆蓋整個行政區的無線通訊指揮系統。
（2）移動終端（對講機、車載臺）在所屬區域內自動漫游，無需人工切換就可以快速連線，一呼百應。
（3）系統配備調度臺實現快捷、高效的指揮調度。
（4）系統采用IP同播的組網方式，基站聯網鏈路依托內部局域網絡。

建設方案
一、方案概述
根據該網對覆蓋范圍、系統功能要求和可提供的鏈路條件，系統主要采用IP同播的構建模式，個別站點如果IP網絡暫時無法到達，則使用無線鏈路摩托羅拉的Canopy無線網橋替代IP網連接。

除系統管理控制中心所需的設備外，一期需要架設至少一個數字基站IP同播網（含15個以內的MOTOTOBOTM數字中繼臺聯網）。其中各中繼臺位于主要地市，形成網絡主干。二期需要至少架設一個模擬基站IP網（含模擬網系統管理控制中心）、或只將現有的模擬中繼臺聯網至數字基站IP同播網。三期擴大聯網規模形成大網。

在IP同播系統管理控制中心的管控下各基站既可以獨立使用也可以聯合成一個大網使用。可以由操作員控制任何網內某幾個基站臨時組成小的漫游子網以應對緊急任務，任務結束后可以再恢復原網絡拓撲結構，操作特別靈活。基站管理和聯網鏈路需依托現有的局域網或光纜。

為了應對網內、網外的頻率干擾整網應盡量使用IP鏈路。無線鏈路臺、本地臺均可以調整降低發射功率，既可滿足聯網要求亦可最大限度地降低無線干擾的可能，同時可調整對講機的靜噪門限盡量避免來自網外的干擾。因此建議使用高端品牌、雜散及噪聲抑制指標比較好的對講機車載臺。

二、模擬IP聯網系統設備構成描述

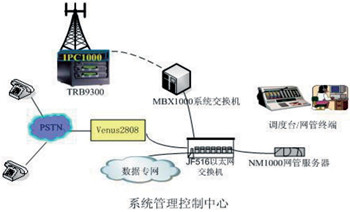

1.系統管理控制中心
由MBX-1000系統交換機、NM-1000網管服務器和網管終端、Venus2808語音網關、JF516以太網交換機、GXP2000有線調度臺以及系統連接電纜和設備機柜組成，系統交換機和網管服務器是保證系統安全穩定運行的核心設備，因此，系統交換機和網管服務器的電源和硬盤應采用熱備份配置。
（1）MBX-1000系統交換機---負責整個系統基站之間的控制音頻交換和錄音。
（2）NM-1000網管服務器和網管終端---負責整個系統基站的管理、參數配置、升級及故障檢測。
（3）Venus2808語音網關---提供8路有線電話接口，實現有線電話呼入IP同播系統內的移動終端。
（4）JF516以太網交換機---系統管理控制中心設備的匯接。
（5）GXP2000有線調度臺---實現指揮中心對不同同播組的指揮調度，將呼入的有線電話轉接至需要通話的同播組和無線終端對有線電話的呼叫。

參見圖示：

2. IP同播系統中心基站分基站
（1）***中心基站：山頂高 ** 米
（2）***分基站：距中心站 ** 公里，塔高 ** 米
（3）***分基站：距中心站 ** 公里，塔高 ** 米

3.各分基站由IPC-1000同播控制器、基站信道機、鏈路信道機及天饋線、避雷器和設備機柜組成。每個基站具體組成設備為：
（1）IPC-1000同播控制器1臺
（2）GR1225B基站信道機1臺
（3）GR1225B鏈路信道機1臺（可替代IP網鏈路）
（4）高增益全向基地天線
（5）射頻電纜
（6）避雷器及接地電纜
（7）基站設備機柜

4.系統設備配置清單
