主頁（http://www.by236.com）：IP聯網多基站無線同播系統推薦方案(2)

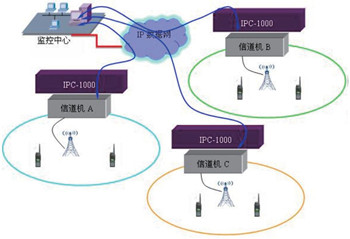

5.系統組網示意圖

三、IP同播系統實現的功能
1.系統管理---根據需要通過網管終端實現構建不同規模的無線電IP同播網（組）。
2.靈活的構建模式---每個基站既可本地通話，又可與其他基站聯網組建不同規模（可以多個）的IP同播無線通訊系統。
3.系統錄音---可以對系統中的通話進行錄音和回放，已備查詢。
4.跨頻段的互通---不同頻段的信道機通過PC-1000同播控制器實現互通，用于與其他部門的臨時聯網，協同作戰。
5.有線電話呼叫---通過VOIP語音網關實現有線電話的呼入，使調度更加靈活。
6.強插呼叫。

四、鏈路要求及系統設備編號方案
1.同播系統中，每個同播基站的鏈路需要85Kbps保障帶寬。
2.接口方式
RC-2008智能IP同播系統采用IP交換技術，每個基站的IPC-1000同播控制器通過IP網絡與MBX-1000系統交換機連接，系統交換機處理各個基站IPC-1000控制器的認證交換和聯網呼叫。
交換機提供2xLAN接口，IPC-1000提供一個LAN接口與網絡連接，另外提供四個DB9接口與信道機互聯。
3. RC-2008智能IP同播系統采用靈活的編號方案，系統內基站號碼長度為(ABCDEF)6位，整個系統采用統一編號方式，并為今后系統擴容留有冗余。
ABCDEF中前兩位代表支隊基站號碼，中間兩位代表各中隊基站號碼，最后兩位代表中隊下屬基站號碼。
如：999000-999999代表支隊。
999100-999199代表中隊。
999101代表中隊下屬某個同播基站。

五、數字IP聯網系統設備構成描述
1.系統管理控制中心
由MOTOTOBO RDAC網管軟件，及管理服務器組成。是保證數字IP網系統安全穩定運行的核心設備。

RDAC網管工具軟件可提供遠程管理，具有告警、診斷、控制的功能。中文顯示的界面可參見下圖：
2. IP同播系統中心基站分基站
（1）***中心基站：山頂高 ** 米
（2）***分基站：距中心站 ** 公里，塔高 ** 米
（3）***分基站：距中心站 ** 公里，塔高 ** 米

3.各數字分基站由具有聯網功能的一體化的MOTOTRBO™同播信道機（內含同播控制器）及天饋線、避雷器和設備機柜組成。每個基站具體組成設備為：
（1）MOTOTOBO基站信道機1臺
（2）高增益全向基地天線
（3）射頻電纜
（4）避雷器及接地電纜
（5）基站設備機柜

4.系統設備配置清單
