主頁（http://www.by236.com）：大華視頻監控指揮聯網系統提高應急能力保障油庫安全 11月12日消息，隨著中國經濟的高速發展，人民生活水平的日益提高，對能源的需求越來越旺盛，關注程度也越來越高，石油天然氣等能源產業在國家經濟中的地位越加顯著。而油庫作為能源石油石化行業儲備原油、成品油的場所，更顯示出其重要性。 油庫在生產過程中要注意三個方面的安全：一是工作設備本身的生產運營狀況；二是監管輸油、發油工程中的合規操作；三是周界防范報警系統，以防止非相關人員的侵入進行偷盜和破壞活動。
為了保障油庫的正常運行、安全生產，需提供建立一個融合性的安全防范系統，實現現場數據和設備信息的實時采集和數據分析、指令的遠程下達以及對設備的控制等功能，使分布廣泛的現場生產數據實現網絡化，提高應急反應處理能力和全面保護生產、員工及周邊的安全，為整個油庫的安全生產和指揮調度提供準確及時的第一手資料。 本次項目建設的中石化某省油庫視頻監控聯網系統，主要是為了實現對油庫進出車輛情況、裝卸油情況、油庫內部設備運行情況以及油庫工作情況進行實時監視。 作為應急救援建設項目中的其中一項建設內容，該項目是安全生產監督管理應急指揮系統平臺的關鍵子系統，是一個集日常生產管理、安全防范、事故防范以及事故發生時應急救援指揮為一體的綜合動態安全視頻監控系統。能提升危險源監測預警和事故隱患排查、治理能力，把事故隱患消滅在萌芽狀態，從而達到杜絕及防范事故的發生；同時為事故救援提供及時、準確的救援信息，大大提升事故救援能力，最大限度的減少事故損失。 需求分析 需要在全省多個油庫建設視頻監控系統，并把相關油庫視頻圖像、語音、報警信息一起通過網絡或?qū)＞�傳輸?shù)绞”O(jiān)控中心。 油庫視頻數據通過本項目建設的通信鏈路，上傳省監控中心,監控中心也可查詢油庫保存的錄像、對攝像機進行相關控制，并實現各級雙向語音對講功能。省級監控中心部署的視頻綜合管理平臺，對所有接入的視頻數據統一管理。 實現多級用戶管理，滿足省、區域共享平臺多級監控中心的使用需要。實現視頻共享，和總公司共享視頻信息。預留接口，實現和省應急辦、省安全生產管理局的信息共享。具有可擴展性，保障后期全省油庫視頻監控的接入。 建設目標 中石化某省油庫視頻聯網監控系統項目重點建設在以下方面： 在全省多家油庫安裝安全生產視頻監控系統，對油庫油罐區、油泵區、出入口、卸油等相關區域進行實時監控，并把視頻圖像信息省監控中心。區域共享平臺可以通過相應權限完成視頻圖像的實時瀏覽、回放及前端設備的操作等動作。 建設省公司建設視頻監控中心平臺，對接入的視頻監控圖像及報警信息實時監控，對報警信息提供聲光報警功能。并預留上傳到總公司共享視頻共享圖像和數據信息預留接口。 建設區域安防分監控中心（區域共享平臺），主要完成視頻圖像的實時瀏覽、回放等操作，用戶的認證及權限授權由省公司監控中心統一完成。
為各省市應急辦、各省市安監局共享視頻共享圖像和數據信息預留接口。 本項目遵循系統集成“統一規劃、分步實施”的基本原則。 第一步 在省公司、區域共享平臺建設搭建網絡視頻與安防管理平臺，滿足本項目的基本需要。實現對圖象、報警的集中監控、存儲、對講等管理功能 第二步 增加對油庫周界入侵子報警系統、語音對講子系統、環境監控子系統等的集成，將原有監控系統的范圍進一步擴大。 第三步 可以增加一些智能視頻分析方面的應用，比如說車牌照識別、危險物體識別、軌跡識別等。 第四步 將監控系統和辦公自動化系統進行集成，集成的重點包括網管系統的整合和辦公自動化系統對監控系統、報警實時歷史數據的調閱。
系統結構描述 系統整體架構拓撲圖如下所示：

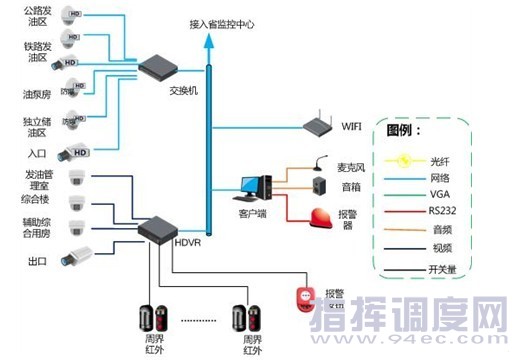

圖表1 系統總體架構示意圖 本系統建設采用一級管理模式：油庫監控點、省公司監控中心平臺。 省監控中心層主要完成所轄區內所有視頻監控系統的接入及省監控中心所在地級市所有油庫視頻監控系統的接入。 區域安防分監控中心作為區域共享平臺，具有有限權限對視頻流及前端設備做相應操作，主要完成視頻圖像的實時瀏覽、回放等操作，用戶的認證及權限授權由省公司監控中心統一完成。 系統組成 油庫接入平臺設備 油庫現場監控系統負責完成前端的音視頻信息、告警信息的采集、緩存、編碼、存儲及發送等功能，并可接受來自網絡的控制指令。 本次項目的監控系統采用全數字化方式，主要包括如下設備：高清網絡攝像機、NVR網絡硬盤錄像機、報警輸入輸出設備、語音對講設備等。 油庫視頻監控系統結構示意圖如下：
圖表2 油庫視頻監控系統結構圖 本次項目視頻監控的點位布置如下： 油庫進口的配置 油庫進口配置一臺130萬高清網絡攝像機，廣角監控到油庫進口整體情況，包括：汽車車型，汽車駛?cè)氲男袕铰�，行人走入的動作行為�?/p> 油庫出口的配置 油庫出口配置一臺130萬高清網絡攝像機，廣角監控到油庫出口整體情況，包括：汽車車型，汽車駛出的行徑路，行人走出的動作行為。 發油管理室的配置 發油管理室每個柜臺配置一臺的130萬高清網絡半球攝像機，全面監控到柜臺工作人員相關作業流程及服務態度、客戶的活動情況。 公路發油區的配置
2個加油車道設置一臺130萬高清網絡智能球機，以供油庫控制中心和門衛人員監控發油島的操作流程情況；少量前端采集設備安裝在GB50156劃定的0區、1區、2區內的，前端采集設備選用防爆隔爆型的設備。
|
