春節和同學一道開車回四川，為了路上兩輛車聯絡方便在他的車上也安裝了KG105車載電臺。這在回家路上還真起到了非常大的作用。20多小時的行車旅程兩車可以任意拉開5～10公里距離而不用著急。若遇岔道只需輕手呼叫即能應對自如，閑時還可以聊天解悶為旅途增加樂趣。相信這次旅程也會鉤起同學對無線通訊的興趣。

在北京每年幾位同學也有小聚，開車出行全靠手機連絡略感不便。上次出發遇到路口是左拐還是右拐就走錯一次，好在即刻糾正也跟上了隊伍。一直尋思怎樣解決這即時通訊問題。考慮過把諸位同學發展成HAM，然后就能名正言順的使用無線電臺。顯然這有些難為咱們學數學專業的學生。自己這無線電愛好算是屬于個案，不能要求大家都一樣。如果像上次回川一樣不管三七二十一的裝上車臺使用，又有違國家無線電管理規定。偶爾一兩次應急就不深究，但長久使用還是守法為好。所以另一條思路自然就想到使用公眾對講機。這種機器既不要許可又還非常環保，發射功率只有0.5W。原來公司曾經購買過這種機器T5428，集團股份分家時朋友還專門弄來送給我，放在家也有近10年時間。近日在廣播論壇看到有二手的T5428出讓，自然就想到弄些回來。前后購入6+4臺。只要能湊出3對就夠我們使用了。

機器收到時確實有些二手，既破又臟。當初的影像未能及時留下圖片證據，現在看到的都是經俺拆洗組裝后的圖片。迫不及待的測試結果是完好的機器只有2臺，其余多少都有些毛病。3臺液晶顯示缺少筆劃，3臺PTT鍵不好使或損壞，2臺不能開機。其中還有1臺缺劃機器不能與正常機器通聯，判斷為沒有收發或收發不在正常的409MHz頻率上。

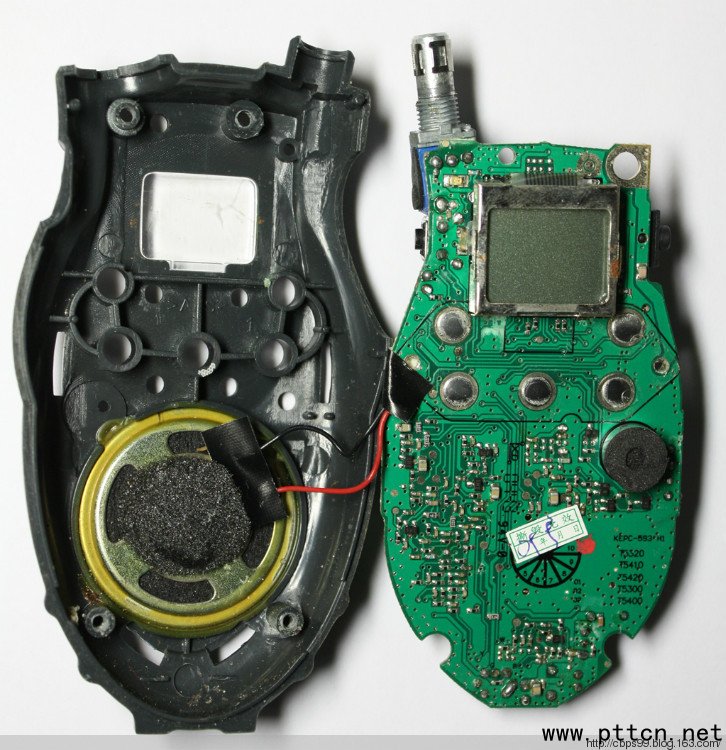

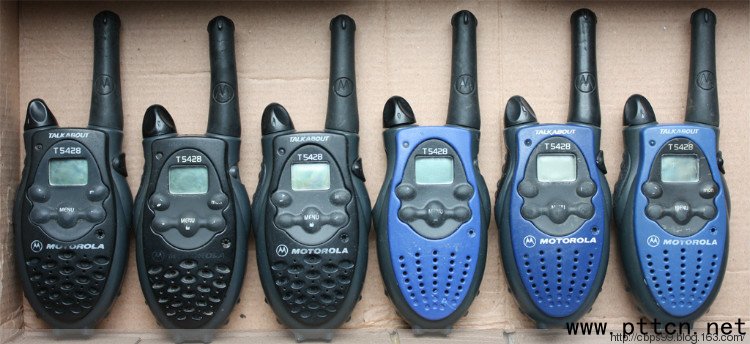

為了品相好看些，將機器的單純塑料和橡膠按鍵取下用水+洗潔液認真清洗。不能水洗的部份用醫用酒精擦洗，既去臟又消毒。組裝時盡量將好件集中在好的機器上，這樣總共湊出三臺完好的機器。離目標3對也算比較近了，余下的機器再進行重點的修理。

1.使用5號電池不能開機故障。

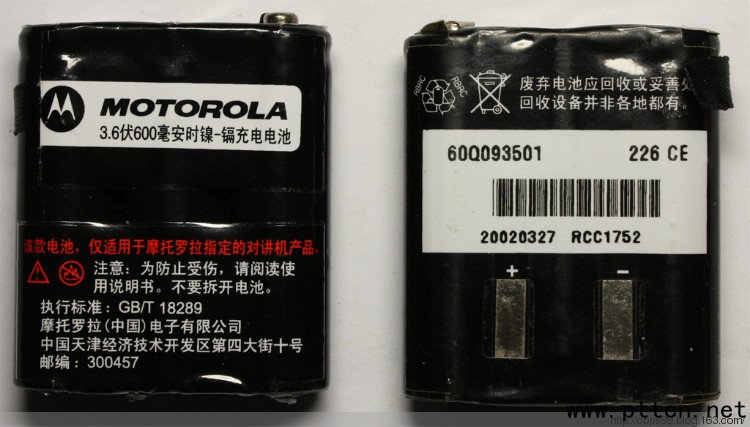

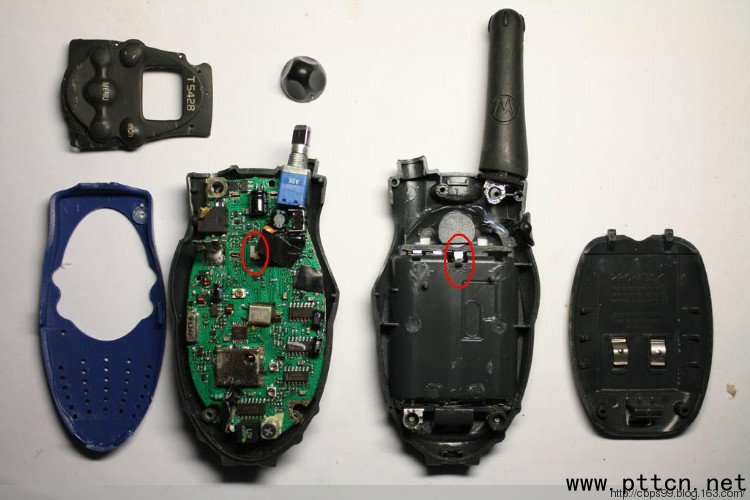

 機器在開機瞬間能見發光二極管點亮，但隨即關閉無聲無光。開始認為是電源開關接觸不良，拆機檢查電源開關正常。拆機狀態下接5號堿電池偶爾出現開機情況，但裝回機器就故障仍舊。正在陷入僵局的情況下無意間使用原裝的鎳鉻電池開機卻一切正常。最后才發現規律是使用3節堿電池不能開機會自動保護。進一步檢查原來使用3節電池時，在最后一節電池的正極處有一抽頭引腳接入電路板。但當使用原裝可充電池組時這個抽頭是沒有電壓空置著的。估摸原設計是用來判別是否使用可充電而設置的。

這種控制在YASUE FT-817中就有。通過電池組的中間抽頭來判別電池是否為可充，進而控制工作狀態。

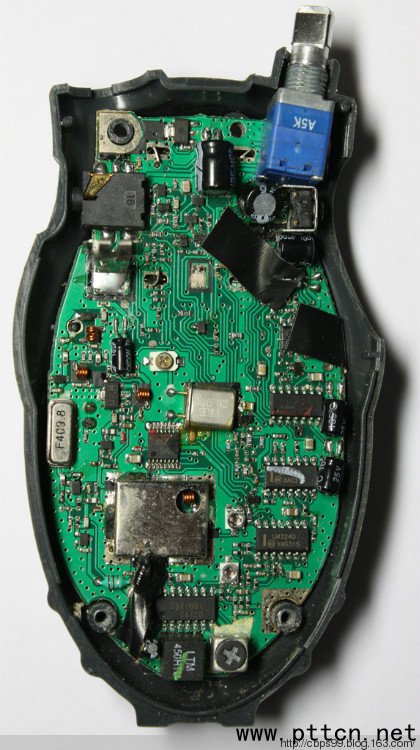

具體導致這一故障的原因沒有查到。為了快速解決此問題直接將電池座抽頭到電路板的接觸位置用一塊膠布絕緣，即便機器使用單體電池也可正常開機了。

2.接收音量偏低和有噪音故障。

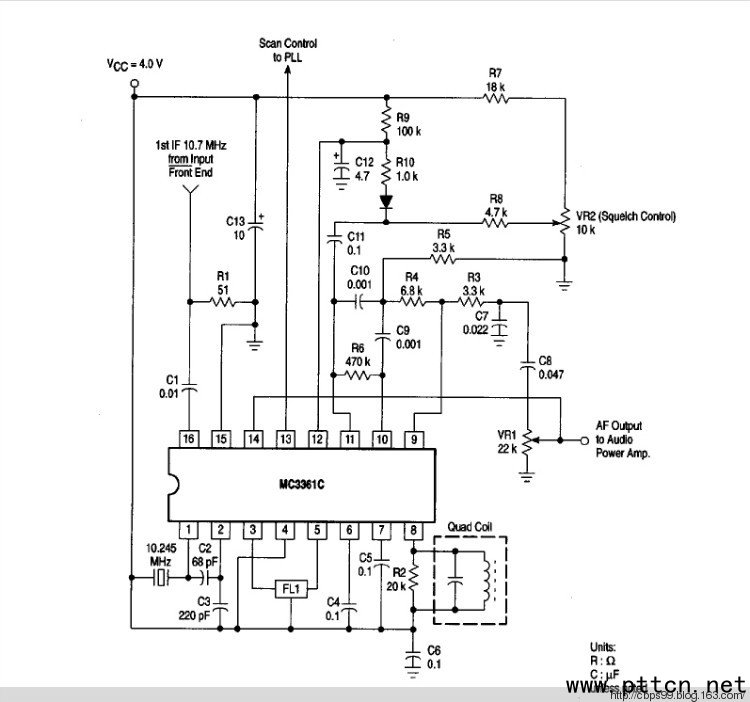

有一臺機器發射正常，但接收信號時話音輸出偏低而噪音卻是不小。直覺估計是音頻輸出調整問題。看該機采用摩托羅拉的MC3361C為調頻中放和鑒頻。找到MC3361的典型應用電路圖。如果語音輸出不正常可能是鑒頻電路出毛病。

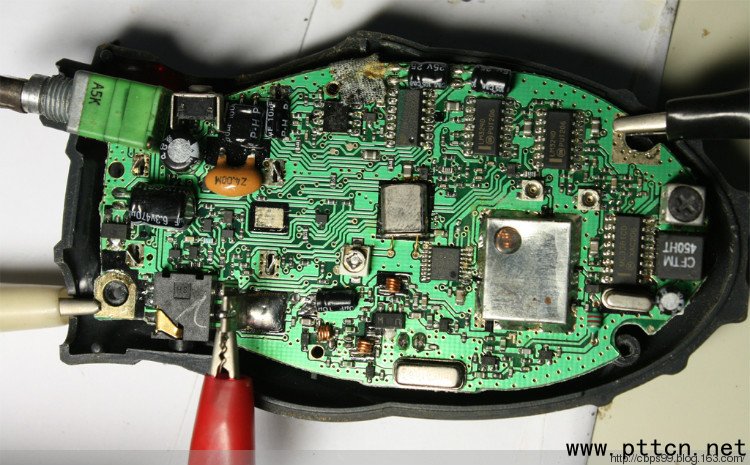

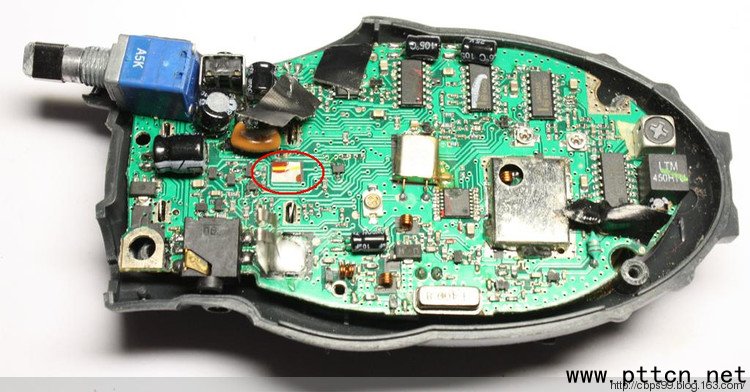

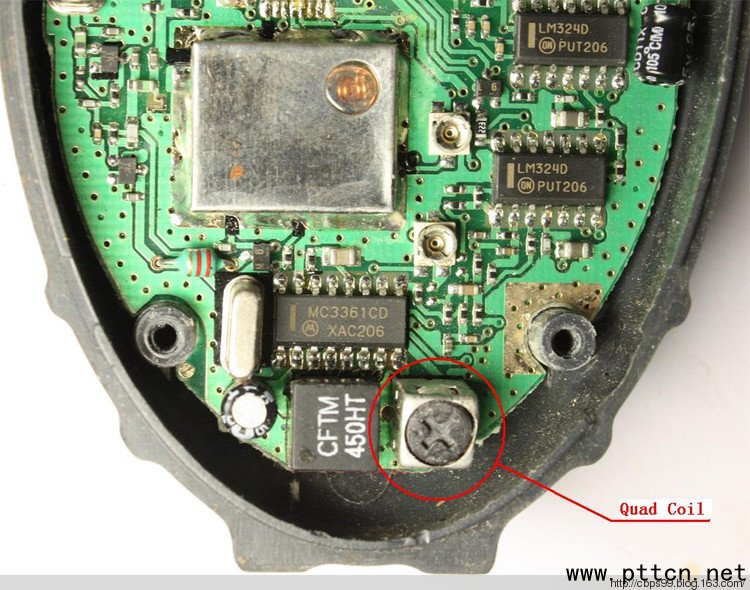

鑒頻電路的關鍵是這個90度移相線圈。沒有儀器準確測試，只好嘗試在實際接收過程中進行調節。找來外接電源接上拆出的裸板，通過接收信號時調節磁芯帽，使接收到的語音輸出效果最佳為妥。

這個故障還可能引起接收靈敏度偏低。經查在好幾臺機器中都存在這個問題，逐臺仔細調整即解決問題。究其原因是由于該線圈沒有使用蠟封處理，天長日久就可能造成磁芯跑偏。這個應可歸為此機的典型故障之一。

 3.顯示缺劃故障。

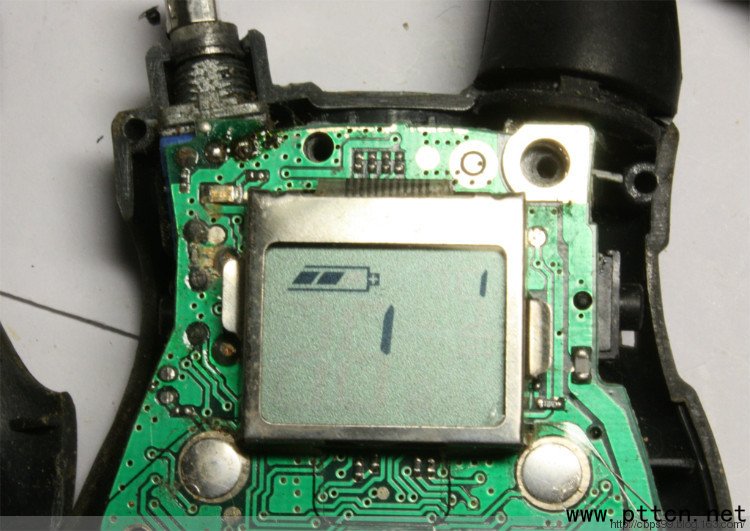

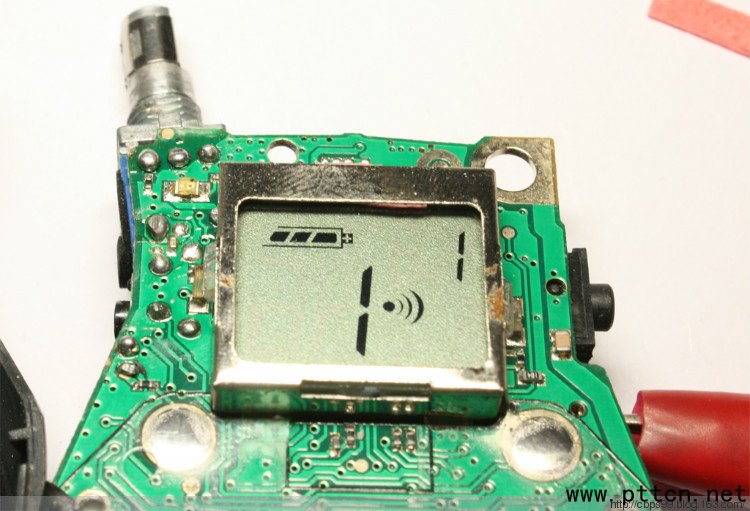

有3臺液晶顯示缺劃。其中還有2 臺缺劃的位置完全一樣，都是缺少數字的下半截。

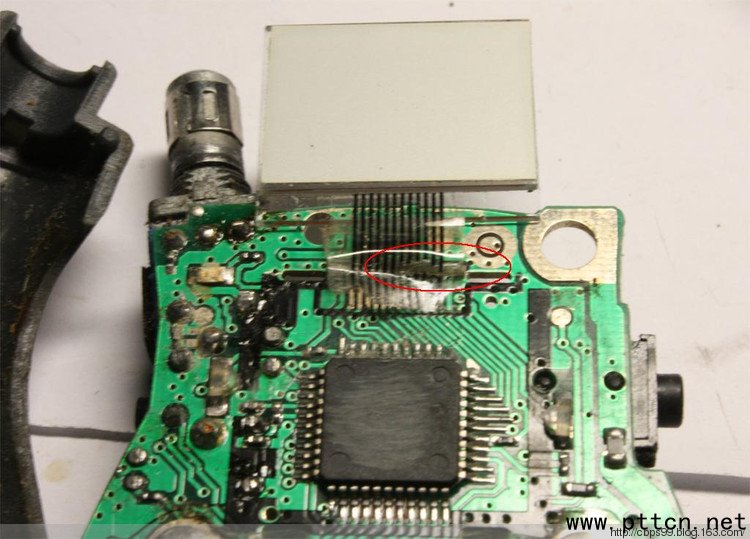

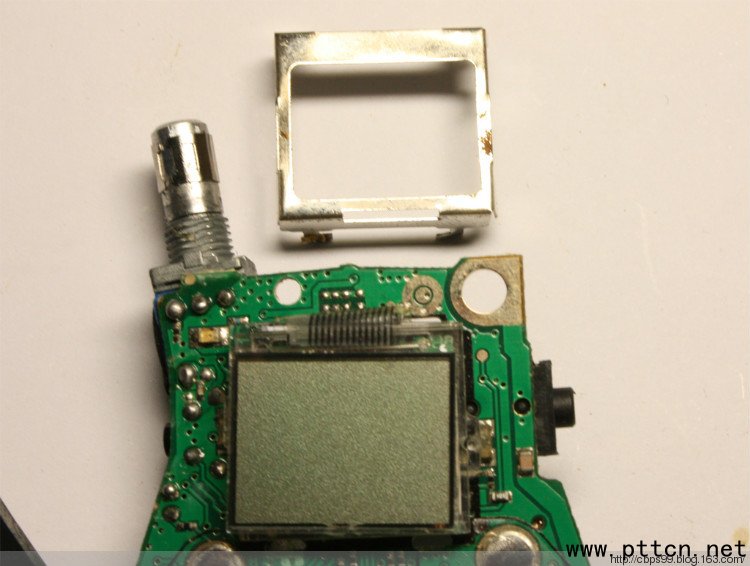

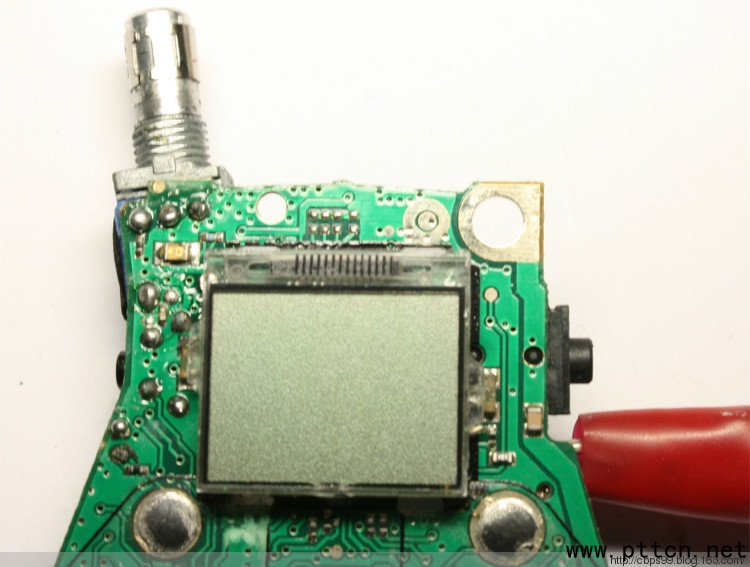

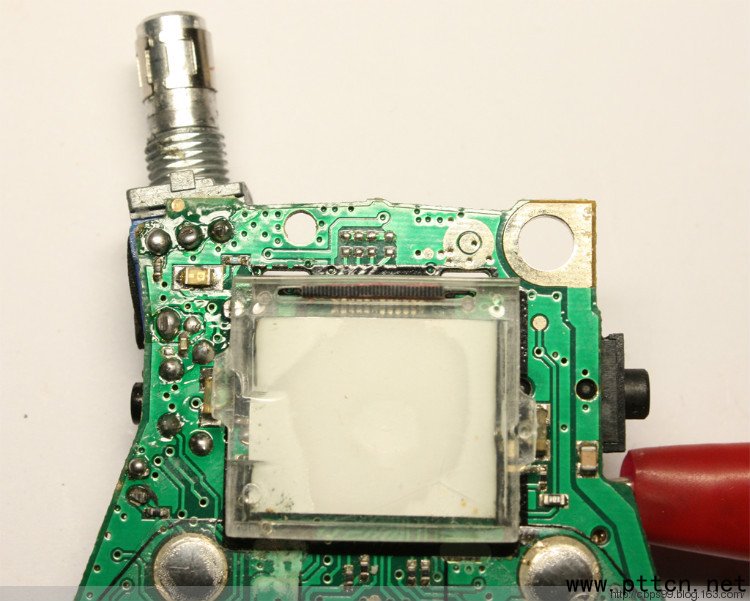

打開機器觀察才發現這類故障也應該算此機的通病。因為看到該機主板到液晶屏的連接是靠導電薄膜粘接完成，由于這個薄膜老化或粘膠失效容易造成導電膜的斷路，很自然就出現缺劃現象。 當左面的幾條導電膜斷路時就會造成數字下半截缺失。

現今的電子詞典液晶屏花屏也主要是這個原因引起。曾經拿孩子花屏的電子詞典去中關村專柜維修，發現他們的處理辦法也只是用加熱后的專用T字形烙鐵頭進行熱處理來修復。當時也只承諾試試不保證能修好，可見這種液晶屏的連接方式的可靠性是值得商榷。當然這對商家來說未嘗不是一件好事，東西老是用不壞商家怎么繼續賺錢啊。沒多久當電子詞典再次出現花屏時咱就用偷學到的這方法進行加熱處理，果然讓其恢復正常顯示。這次自然想到參照電子詞典的維修經驗來修復缺劃問題。手里沒有專用的烙鐵頭，就用烙鐵壓在圓形針的半圓處對電路板上的導電膜進行熱處理。很快有一臺缺劃的機器被修理完成。

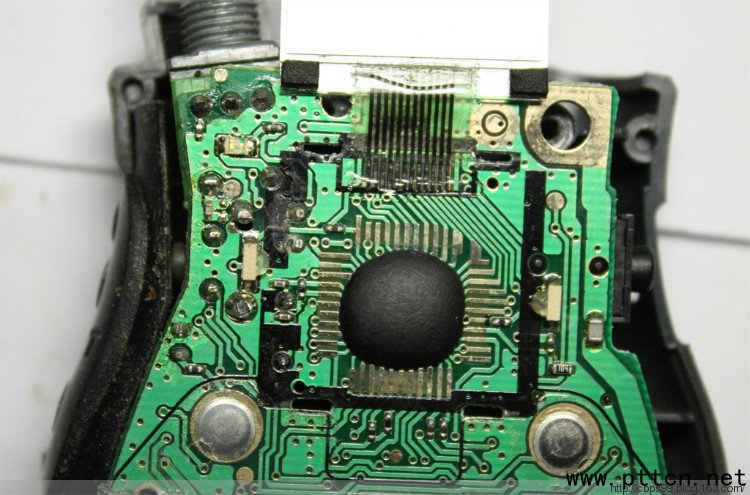

但當對第2臺進行處理時問題出現了。由于不小心將烙鐵頭接觸到導電膜的中部，其高溫將塑料膜熔化造成不可修復的斷路。從而導致由缺劃到徹底無顯示的結果。另1臺在加熱處理過程中也由于粘膠老化或過熱等原因造成導電膜從塑料上脫落而宣告修復徹底失敗。看來這樣的處理對老舊機器是行不通啦。

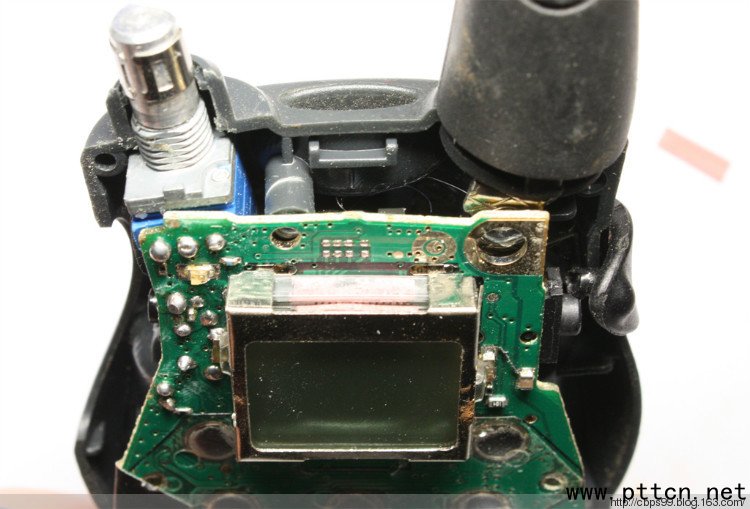

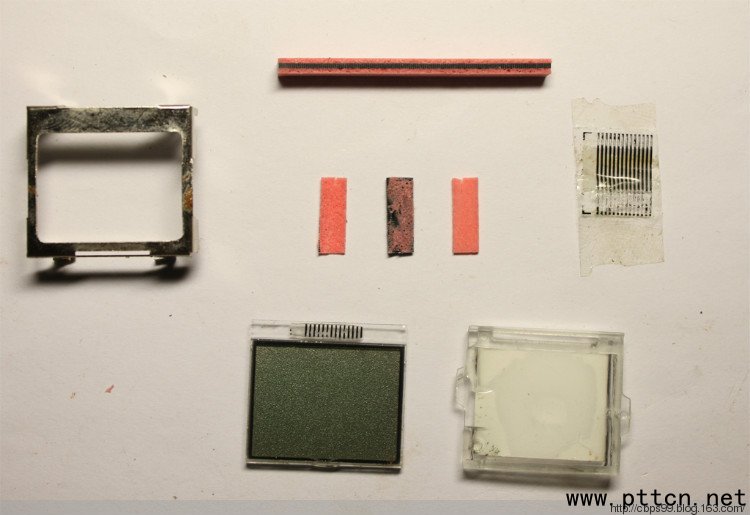

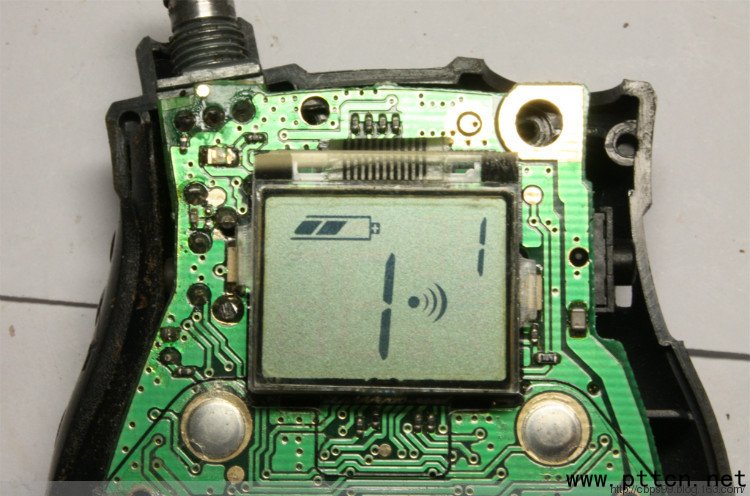

 原想這種故障咱是沒有辦法修理了。但仔細研究原機的設計還發現主板到液晶屏連接是可以使用導電橡膠的。這讓俺想到可修復的另一種方法。找出過去損壞的電子表取下內部的導電橡膠。根據那條縫隙裁減出適當大小的導電模塊，裝機復原后屏幕顯示又出現在眼前。也不知道該感謝當初的設計還是批評后來生產？有這種方法實際生產時為什么不采用嘞？也許是為了降低成本或有其它什么原因考慮，咱就不多考究啦。

 還有3 臺嚴重故障的機器：一臺能開機但沒有接收和發射；一臺開機發射正常但接收時話音時有時無；一臺不能開機，測工作電流有近300mA。由于手中沒有電路圖修理起來很是費勁，只能靠運氣來完成。等有結果時再寫文章給大家匯報。

 Motorola公眾對講機主要特性：

三節堿性電池或可充電鎳氫電池板，腰夾，可以更換面板；免許可使用； 20個通話頻道（409MHz-410MHz），38個干擾消除靜音碼；發射功率0.5W；最大通話距離可至三公里(視地形情況而定)；免持通話(VOX耳機支持)；背景照明；低電量警示；5種呼叫鈴聲；通話結束確認音;鎖定功能；電量指示；靈敏度設置等。

 公眾對講機的技術規范：

一、工作頻率（單位：MHz）: 409.7500 ; 409.7625 ; 409.7750 ; 409.7875 ; 409.8000 ; 409.8125 ; 409.8250 ; 409.8375 ; 409.8500 ; 409.8625 ; 409.8750 ; 409.8875 ; 409.9000 ; 409.9125 ; 409.9250 ; 409.9375 ; 409.9500 ; 409.9625 ; 409.9750 ; 409.9875 （共20個頻點）。

二、調制方式：F3E

三、有效發射功率（EIRP ）：< 0.5W

四、發射頻率容限：<+5ppm

五、發射機雜散輻射：<50uW

六、接收機雜散輻射：<20nW

七、信道間隔：12.50kHz

公眾對講機應便于操作，用戶可在上述規定的頻道范圍內人工選取一個頻道進行單對單通信或小組對講通信。各制造商研制、生產的公眾對講機不允許設置編程操作功能，防止用戶隨意擴展頻率范圍，修改發射參數。研制、生產、進口、銷售和使用公眾對講機須經信息產業部無線電管理局型號核準。
