主頁（http://www.by236.com）：高清智能車牌識別系統分析(2)

        前端信息采集系統安裝在外場路段，通過采集控制軟件實現全天候不間斷地采集機動車、前排司乘人員、非機動車和行人的圖像信息，并具有處理、存儲、通信等功能，對于采集的機動車圖像實現號牌、顏色、車型等特征的自動識別等功能，所有信息在前端視頻檢測器內進行存儲，并由專用通信軟件將獲取的所有信息實時上傳給指揮中心。

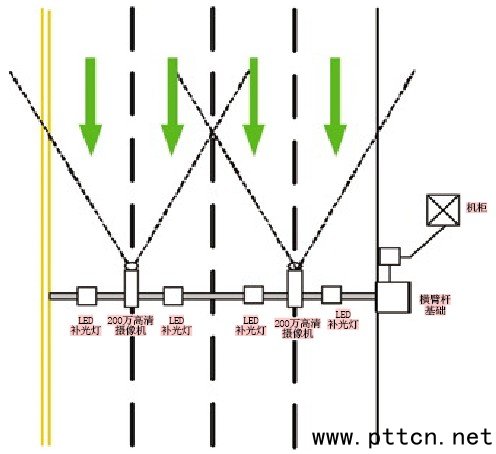

        以一個單側斷面（單向四條車道）為例，前端設備安裝示意圖如圖2所示。

圖2   前端設備安裝布置示意圖

2、通訊網絡傳輸系統
        高清車牌識別系統其前端信息傳輸采用具有交換功能的以太網光端機。一個雙向斷面的數據信息包括4路高清視頻（如需要）和4路車牌識別數據。每路高清視頻帶寬為6-12Mbps，檢測數據帶寬隨車流量變化以及發生事件數量而不同，按照每車道每秒高峰車流量為0.5輛估算（即每小時高峰流量7200輛），每條車道拍攝兩張圖片，每路車輛信息占用帶寬約為4.5Mbps。一個雙向斷面總帶寬最大約為17M×4=68M，（每路最大12M+4.5M=16.5M，取整數上限為17M），選用8端口100M以太網光端機完全可以滿足信息傳輸需求。

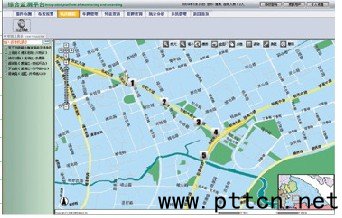

圖3   行車軌跡跟蹤功能示意圖

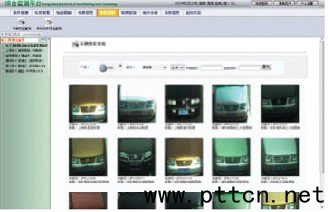

圖4   車型特征搜索功能示意圖

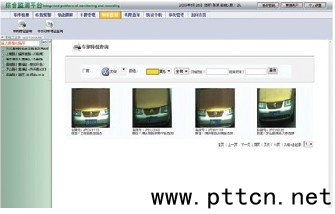

圖5  車身顏色搜索功能示意圖

       所有高清視頻及檢測數據在中心統一接入系統專用的TCP/IP網絡，實現實時監控、存儲和檢測應用。

3、中心管理應用系統
        中心管理應用系統，通過系統網絡接收前端視頻檢測器傳來的各類檢測數據，在指揮中心實現車牌識別數據管理、黑名單管理、交通事件管理、交通流數據管理、數據存儲及圖像智能特征搜索等綜合應用。

圖6-1  機動車圖像

圖6-2  車牌圖像

圖6-3  人臉圖像

圖6-4  車標圖像

圖6-5  非機動車圖像

圖6-6  人特征圖像

圖7 機動車和非機動車亂行、非正常運動圖像

        前端信息采集系統的主要功能包括：
·對機動車道及非機動車道，24小時采集途經的監控目標（機動車、前排司乘人員、非機動車、行人），提供高清晰圖像。采集的典型圖像如組圖3所示（圖6-1-圖6-6）；
·自動識別車牌號碼、顏色、結構、車身顏色、車輛類型、非機動車及行人衣服主體顏色等；
·獲取機動車和非機動車亂行、非正常運動的圖像信息，如圖7；
·具有布控、撤控及各種交通信息統計功能和各種系統管理功能等。

        應用業務功能包括各種系統管理、應用管理、設備維護功能等。
        擴展業務功能主要包括統一布控報警、行車軌跡跟蹤、跟車關聯性分析、套牌車輛檢測、車輛區域關聯性分析等（圖3顯示的是行車軌跡跟蹤功能）。
        特征搜索業務功能：除常見的按照時間、地點、車牌號等方式搜索外，系統還可按照車型、車身顏色等特征搜索，大大提高了搜索效率（圖4為車型特征搜索功能，圖5是車身顏色搜索功能）。

結語
優秀的高清視頻車牌識別系統的建設，可達到有效地檢測和記錄各路段過往的機動車輛、非機動車輛和行人的目的，有效協助相關單位查究違法違章車輛和人員，為偵破刑事案件提供相關證據，提升了道路交通的管理效果。可以預期，隨著視頻檢測技術的發展和業務應用的不斷拓展，高清視頻車牌識別系統將發揮出越來越重要的作用。
