基于3G的可視化物流系統建設

時間：2011-04-14　來源：中國集群通信網　作者：陳曉亮　點擊：次

主頁（http://www.by236.com）：基于3G的可視化物流系統建設

　　物流已成為企業間競爭的關鍵領域，對供應鏈的整合和管理也意味著企業將面臨一系列的新技術、新挑戰。市場競爭加劇和需求的多變性等因素，促使產品生產和銷售貿易商必須不斷加快前進的步伐，推出個性化和可靈活配置的產品，確保承諾，按時交貨，迅速響應客戶不斷提出的要求、愛好及外界的經濟競爭環境。在本解決方案中，速度、效率、正確率、信息的整合是方案重點追求的目標。

　　系統介紹

　　物流公司可視化車輛及物流管理系統解決方案，是順應不斷發展的客戶需求而產生的。可視化運輸監管系統是一個有機的整體，通過整個系統中各個要素的協調運作，實現從車輛監控、合理調度到車輛配貨、貨物跟蹤的多項功能。系統是由GPRS/GSM/3G無線通訊網絡、無線射頻識別RFID技術、GPS衛星定位、GIS地理信息系統、計算機圖形圖像、數據傳輸網絡、車載設備、控制中心組成。這些部分相互協調，有機統一，共同構成了可視化、自動化運輸管理平臺，從而達到對貨物和車輛的全程監控和管理，不僅實現了對運載工具的定位，而且在3G無線通訊技術的支持下可以突破物流領域中底層數據采集的“瓶頸”難題，提高物流活動各環節的自動化處理水平，提高物流效率和準確性，降低物流成本，還可以解決物品脫銷、盜竊及供應鏈被攪亂帶來的損耗等問題。另外，在系統中可以實現貨物和運輸車輛信息的配對，減少車輛的空載率，有效地降低運輸成本，在節約型企業建設方面有較大的經濟效益和社會效益。

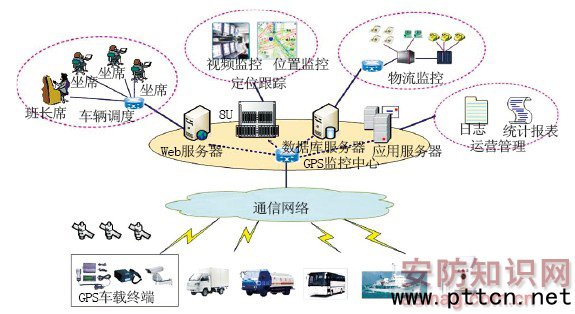

　　本系統由通信網絡、GPS車載終端和GPS監控中心三部分組成(如圖1所示)，實現實時車輛監控、車輛狀態查詢、車輛調度、車輛告警處理、電子鎖控制、車輛路線規劃、軌跡回放、車輛視頻圖片實時上傳、信息發布、物流管理等功能。

圖1 可視化車輛及物流管理系統組成

　　GPS車載終端

　　GPS車載終端主要由GPS模塊、無線通信模塊、中央控制單元和外部設備組成。其中GPS模塊接收GPS衛星的定位信號，確定車輛的位置數據信息，包括經度、緯度、高度、速度、行駛方向和時間等，并將位置數據信息傳送給中央控制單元;無線通信模塊負責將中央控制單元傳送的數據信息發送到GPS監控中心，同時，將接收到的由GPS監控中心發送來的命令轉發給中央控制單元;中央控制單元由單片機及控制電路組成，負責處理各種數據信息和控制命令;外部設備包括手柄、天線、顯示屏、視頻設備、電子鎖、防盜器、記錄儀、RFID設備等。

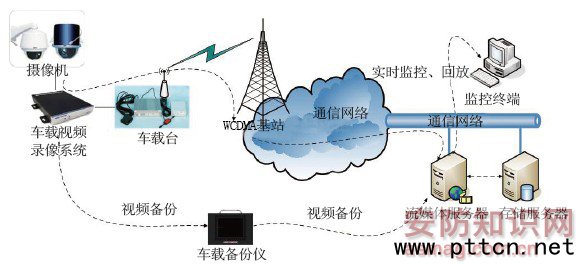

　　在整個運輸過程中，視頻設備對貨物進行7×24小時監控，監控數據保存在記錄儀中，當發生緊急事件時，GPS監控中心可調閱監控圖像。在GPRS網絡條件下，系統支持JPG圖片格式，當網絡升級到3G時，系統支持流媒體格式。

　　通信網絡

　　通信網絡是連接GPS車載終端與GPS監控中心的媒介。本系統采用中國聯通提供的數據通信網絡，包括GPS監控中心到聯通服務器的專線，GPS監控中心各節點之間的通信鏈路，GPS車載終端的GSM/GPRS/WCDMA無線通信鏈路。GPS車載終端采用GPRS/3G無線數據傳輸為主，SMS(短消息)為輔的方式，建立GPS車載終端和GPS監控中心之間的數據傳輸通道。

　　本系統對通信網絡的總體要求是：安全可靠、技術先進、便于擴展、經濟實用、兼容現有通信設施。系統技術性能必須符合國家有關標準及物流運輸行業特殊要求，特別是車輛運行環境要求。

　　GPS監控中心

　　GPS監控中心是系統的信息管理和共享平臺，負責對接收到的各種數據信息進行過濾、分發、存儲、轉換和顯示等，統計車輛的數量，對車輛的行駛狀態和車內狀況進行實時監控，同時，負責對車輛的信息進行維護，通過無線網絡進行遠程配置管理。GPS監控中心通過身份認證和權限管理，保證信息的安全性。

　　GPS監控中心主要由通信網關、數據中心、網絡管理、業務應用等四個功能模塊組成。通信網關通過交換機、防火墻等設備接入中國聯通GGSN網關、短信中心服務器等設備，處理GSM/GPRS/WCDMA數據信息上傳和下發。數據中心負責業務數據、地理信息數據、位置信息數據、視頻數據等的存儲和管理。網絡管理負責GPS車載終端、系統設備、操作員等的權限管理和設備運行狀態監控，記錄系統的運行日志。業務應用主要實現車輛和貨物的定位、監控和管理等功能。

　　系統結構

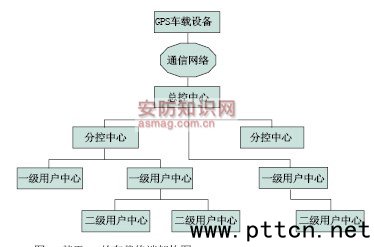

　　本系統可實現多層次分級管理，包括總控中心、分控中心、多級用戶中心，如圖2所示。總控中心是整個系統的控制中心，提供整個系統唯一對外的通信接口，連接中國聯通GGSN網關、短信中心服務器等設備，提供Web/WAP訪問接口。總控中心負責整個系統的數據存儲和管理，以及對分控中心、用戶中心、GPS車載終端的權限分配和管理。總控中心可以監控系統所有車輛的運行狀況。分控中心根據總控中心分配的權限范圍進行相關業務的處理和數據管理，對接入的GPS車載終端和用戶中心進行權限分配和管理，可監控所屬范圍的車輛運行狀況。用戶中心是系統的監控和調度坐席，由業務操作員使用，對權限范圍內的車輛和貨物進行定位監控、報警處理和調度管理。

圖2 基于GPS的車載終端架構圖

　　總控中心網絡

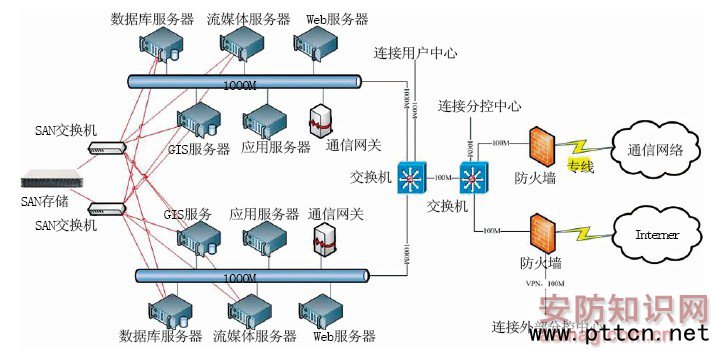

　　總控中心是整個系統的控制中心，提供整個系統唯一對外的通信接口，連接中國聯通GGSN網關、短信中心服務器等設備，提供Web/WAP訪問接口。總控中心負責整個系統的數據存儲和管理，以及對分控中心、用戶中心、GPS車載終端的權限分配和管理，總控中心可以監控系統所有車輛的運行狀況(總控中心網絡結構如圖3所示)。
