主頁（http://www.by236.com）：基于3G的可視化物流系統建設(2)

　　前端設計

　　前端負責完成視頻的采集和本地存儲功能。

　　1、前端視頻采集

　　本系統在汽車內安裝彩色高解析槍式攝像機，采集視頻圖像信號。

　　圖5中，車內1使用紅外半球攝像機，用于拍攝駕駛座左側門出入狀況及駕駛員操作信息;

　　車內2使用紅外半球攝像機，用于拍攝貨箱門出入狀況及卸貨相關信息;

　　2、數據本地存儲設計

　　系統采用專業的車載移動網絡監控記錄設備(車載移動網絡監控系統終端)。對前端的視音頻信號進行模擬數字轉換，并壓縮保存在硬盤中。

　　3、數據存儲量計算

　　以兩路視音頻錄像保存100天，每天7小時為例;在H.264壓縮方式下，采用變碼流方式，每路推薦512Kbps碼流，所需存儲空間最為：(512K/8×3600秒×7小時×100天)×2=315GB。若使用320GB的硬盤可至少保存2路圖像100天以上的歷史數據。

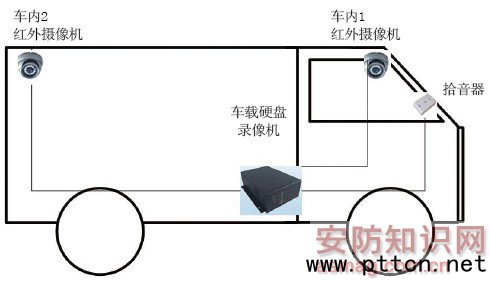

圖5  前端視頻設備安裝示意圖

　　傳輸和備份

　　實現實時視頻傳輸功能和視頻信息備份功能。

　　1、時視頻傳輸功能

　　車載硬盤錄像機作為系統的終端，啟動后主動與監控中心專網上的應用服務器建立連接，并與應用服務器保持心跳連接，確保車載硬盤錄像機鏈路通暢。在報警按鈕啟動后，硬盤錄像機向服務器發出報警請求，并主動上傳圖像;監控中心需調用車內數據時，由服務器向硬盤錄像機發出請求，得到請求后立即將視頻上傳至視頻服務器。

　　2、視頻信息高速備份功能

　　系統采用最先進的e-SATA數據接口，對錄像數據進行高速備份。通過外接SATA數據備份儀導出數據，可進行“自動備份”和“自定義備份”。“自動備份”功能提供當天或預先設定時間內的全部數據備份，“自動備份”功能無須人員干預，只需將外接車載備份儀直接插入備份接口即可進行數據備份;“自定義備份”功能可針對所需要的時間段進行有選擇性的數據備份。備份儀具備硬盤減振功能，可保證系統在惡劣環境下正常使用。

　　通過后臺服務器備份視頻數據，并更新列表。

　　實時監控與回放

　　1、監控終端實時視頻監控功能

　　監控終端發出實時監控請求，應用服務器用戶鑒權通過，可以獲取流媒體服務器分發的視頻流。通過監控終端軟件內嵌的播放插件呈現。

　　2、監控終端歷史視頻回放

　　與實時視頻監控功能不同在于，流媒體服務器根據檢索條件從存儲磁盤陣列中提取歷史視頻數據。

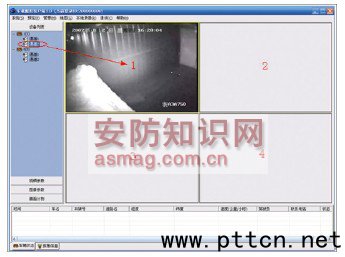

圖6   監控終端實現實時視頻監控

　　結語

　　本文中涉及的GPS、3G信道、RFID等都是現有成熟技術，關鍵是集成。3G是一個覆蓋面很廣的立體的信道，要快速實現3G移動視頻可視化物流系統建設，其關鍵點是怎樣去獲取一個相對低廉的通道使用費。
