主頁（http://www.by236.com）：超高分顯示實戰平臺在公安指揮中心的應用

　　【摘要】在公安行業的中大型監控指揮中心，為了滿足公安各警種對高效處置警情，做好應急指揮調度的視頻實戰應用需求，往往需要建設一定規模的超高分辨率的大屏幕顯示系統，不僅需要顯示高清視頻監控圖像，更需要結合視頻業務應用，將視頻分析數據和高清視頻圖像結合，實現將PGIS系統綜合應用的超高分內容上墻顯示。同時，結合公安大數據可視化技術，幫助公安指揮中心有效提升日常監控、指揮調度、應急處置突發事件的綜合能力，可以說超高分顯示是可視化實戰平臺在指揮中心應用的深度發展。

　　一、引言

　　公安指揮中心對信息顯示的要求越來越高，大屏幕顯示系統作為集中信息顯示的交流平臺，可以將各種監控系統的計算機圖文信息、視頻會議及視頻監控等信號進行集中顯示，在實時指揮、調度、會商、決策及信息反饋等方面起到了重要的作用。

　　而傳統大屏顯示系統多是將大屏作為單一的顯示器來看，在多塊屏拼接顯示時，受內容源分辨率的限制，無法在多塊拼接屏上實現高清晰度的顯示，影響了指揮中心應用的觀看效果。同時，由于獨立的內容上墻顯示后，信息分散、孤立，無法將海量的接警信息、視頻監控信息、警力警備信息、事件現場信息與高分辨率的大屏顯示系統優勢相結合，提高應急指揮決策和資源調度效率。

　　目前傳統公安指揮中心應用中面臨的主要問題有：

　　1.如何利用超高分地圖與事件相關聯的高分辨率呈現：PGIS系統的高分辨率內容源與大屏幕高分辨率顯示系統分辨率相匹配，發揮超高分的清晰顯示;

　　2.如何提高對警情的判斷與分析效率：通過地理信息系統在第一時間定位事發地，快速聯動事發地周邊視頻，實現視頻實施呈現;

　　3.如何快速掌握警務及準確調度資源：難以在第一時間了解警力資源分布的實際狀況，難以在第一時間確認合適的警力資源;

　　4.如何實時掌握處置過程和結果反饋：難以掌握警力部署的實時狀況，難以做到實時監控整個處置過程及效果，難以及時根據現場的變化，做出實時響應和部署調整。

　　二、系統的構架及應用優勢

　　超高分顯示實戰平臺可以有效解決顯示與實戰應用方面的問題，系統通過多種類型的數據接口，從公安海量數據中抽取出各種各樣的警用資源數據，依據指揮中心的應用邏輯，梳理出與各種警用資源數據相對應的使用邏輯關系，利用地理運算、數據分析、數據抽取等數據加工技術和數據渲染技術進行大數據可視化處理，依托超高分可視化服務器，實現警用數據與大屏幕融合，呈現出智能指揮調度的過程，結合了PGIS系統、業務應用、視頻監控的超高分辨率大屏系統，可以實現按需設置、一鍵調用、快速輔助決策、視頻指揮調度等可視化指揮調度功能。

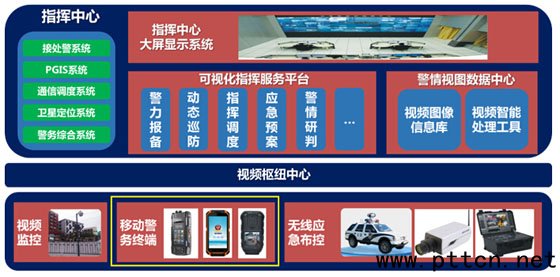

　　海康威視超高分顯示實戰平臺系統包含前端監控前端、移動手持警務終端產品，如單兵、警務通、執法記錄儀等，無線應急布控產品如車載取證系統、無線攝像機、無線基站等，前端產品獲取的視頻信息，均通過傳輸專網，整合到視頻樞紐中心，為可視化指揮提供視頻基礎，在后端指揮中心，提供一套指揮平臺、一個數據中心、一套大屏系統的完整系統解決方案。可視化實戰平臺體系如圖1所示。

　　基于超高分顯示的實戰平臺具有以下幾點明顯應用優勢：

　　1.真正超高分辨率展示

　　可視化實戰平臺體系，依托超高分辨率拼接大屏，可將有限物理分辨率大屏幕疊加組合成超高分辨率拼接電視墻，作為一個高分辨率、大面積的顯示終端，顯示超高分辨率的電子地圖、視頻監控、GPS設備、指揮調度業務系統等，其顯示分辨率是單屏顯示分辨率的疊加，圖像顯示內容更加豐富，范圍更加廣闊、圖像更為清晰，避免需要頻繁拖動鼠標才能看到不同區域的內容。

　　2.操作端與大屏端所見即所得

　　普通電腦顯示分辨率一般為1920*1080，而超高分可視化調度系統顯示的分辨率往往是普通電腦顯示分辨率的10-50倍，如果用普通電腦直接顯示超高分可視化調度系統，只能顯示系統的一小部分，必須用鼠標拖動才能切換到其余部分，或者直接對著拼接大屏操作，使用不便。而采用超高分顯示方式上墻的實戰平臺，可以使用戶在普通電腦上直接對超高分可視化調度系統進行查看及操作，完全與拼接大屏顯示內容同步。

　　3.智能化應用的可視化調度

　　基于超高分辨率電子地圖的實戰平臺，包含豐富的指揮調度實戰功能，充分與大屏顯示系統融合，最終呈現給用戶一個超高分辨率的可視化指揮調度系統，能夠提升警情判斷及確認效率，提高應急指揮決策和資源調度速度，實時掌握處置過程和處置結果，能有效提升公安機關在動態化、信息化條件下的預警預測能力、動態管控能力、現場處置能力和指揮保障能力，大大增強政府應急處理和城市管理水平。

　　三、超高分顯示的技術支撐

　　超高分顯示實戰平臺依托超高分視頻處理器，采用高速總線傳輸技術和數字圖像處理技術，超高分視頻處理器的圖像數據經過超高分接入模塊進入到系統內部，通過對圖像數據進行分塊處理，然后通過高速背板總線發送給輸出模塊進行輸出顯示，整個實現過程中使用圖像同步技術、解碼技術、遠程控制技術、高速總線傳輸技術。整個電視墻上即可顯示超出千萬像素的地圖或軟件，圖2為千萬像素內容與電視墻之間的關系示意圖。

　　四、系統在公安領域的應用

　　超高分顯示實戰平臺基于超高分顯示技術，將在公安行業指揮中心應用中發揮超高分可視化應用的優勢特點，發揮出強大的實戰應用和高效的視頻運維應用。下圖3是超高分顯示實戰平臺系統界面，可實現以下功能方面的應用：

　　可視化圖上作戰：依托公安PGIS系統，實現人、車、物的軌跡刻畫和案件線索分析，提高案件偵破的效率，同時實現可視化指揮調度功能;

　　模型化實戰技法：將公安車技法模型化，實現連續違法分析、頻繁過車分析、初次入城分析、車輛落腳點分析等功能，可服務于案件偵查等業務應用;

　　實戰化視頻應用：融合智能檢索、圖像增強、圖像復原等多樣化的智能工具，提高視頻偵查的工作效率，縮短反應時間、減少人力耗費;

　　集中化運維：可對視頻資源進行統一監控、管理、分析、預警，使系統運維從傳統的單一、被動和低效的管理方式轉變?yōu)榻y(tǒng)一、主動和高效的管理模式;

　　智能化運維：采用自動化巡檢操作，通過智能化診斷分析，快速確定故障發生原因，實現運維管理效率和服務管理質量的同步提升;

　　可視化運維：結合GIS系統實現運維資源空間化、可視化管理。

　　五、超高分顯示實戰平臺的應用前景

　　超高分顯示實戰平臺系統融合了超高分顯示上墻和以公安實戰應用為主的實戰平臺，是可視化應急指揮應用中的一種全新的信息交流方式，具備直觀、快速、信息量大等優點，可以有效加快信息傳達及溝通的效率，及時掌握現場事態，極大的提高決策速度。

　　隨著現有公安行業指揮中心處理模式進入一體化平臺“網格管理”階段，打破了行政管理的區限，將借助超高清智能綜合指揮調度平臺，利用公安大數據可視化的技術和智能指揮調度的實戰應用平臺，將平臺龐大的實時數據、智能數據通過可視化的形式呈現出來，將使指揮中心的可視化價值越來越大，也將進一步促進超高分顯示實戰平臺的全面應用。
