主頁（http://www.by236.com）：VOIP技術提升對講功能 網絡通訊終端機的應用案例

無線通訊的發展，極大地改變了人們的生活，縮短了彼此之間的距離，使之變得須臾不可分離！隨著模擬向數字化的全面演進，各種技術的進一步深入研究和探索，無線通訊的應用正在更快更全面地普及。不過人們在充分享受無線通訊快捷的同時，也感到無線通信仍有許多不足，比如遠距離通信不便、跨平臺傳輸困難、通信費用高等。追求完美是人類的本能。在各種無線通信方式中尋找一種綜合效果突出，使用比現有的更方便、價格更低的通信方式始終是人們孜孜以求的目標。

北京永新聯合科技開發中心以無線通信和網絡結合的形式，采用VOIP技術，攻克遠距離異地組網，不同頻率、不同信道互聯互通的技術難關，成功實現了無中繼條件下的遠距離集群通信，使傳統的無線對講既充分發揮了通話快速、方便的優勢，又具現代移動通訊大范圍傳輸的便利；既可按行業、部門組成專業網絡單獨使用，又可將不同的網絡統一到一個平臺互聯互通。也就是該系統突破了以往無線對講不建中繼不能進行遠距離通信的限制，突破了不同頻率、不同信道用戶之間互聯互通的限制，從而大大地提升了無線對講的功能，擴大了無線對講的用途。

我們知道，無線通訊是以載波調制（Carrier Modulation）為基礎的，相同的載波頻率不能在同一時刻同一地點發射，也即相同的載波頻率信號不能在同一覆蓋區同時傳送，否則就會造成干擾，這是由無線信號傳輸的特性所決定的。為防止干擾，人們將無線頻率分成許多不同的波段(Band)，每個波段內分成若干個信道（Channel），信道之間以一定的帶寬進行隔離。就像高速公路上的一條條行車道，通信就在一個個信道上有序進行。按照這樣的規則，信道之間的干擾解決了，但信道與信道之間的通信卻不能直接進行。兩臺工作于不同信道上的手機要彼此通信必須事先調到同一信道上，否則就無法通信。如果兩臺手機工作在不同的波段上，相互之間就更不能通信了。為了進一步解決地區頻率覆蓋沖突，更好地利用無線電頻譜（Spectrum），國際電信聯盟（International Telecommunication Union）將頻率進行了劃分，各國也都根據國際電信聯盟的劃分進行了具體的分配。社會生活多種多樣，規定模式下的通信總是不能滿足豐富多彩的現實需要。實際生活中，不同信道、不同波段之間的通信卻是經常需要的。比如城市應急通信系統，政府管轄著公安、交通、市政、消防、民防、醫療、教育、企業、環保等多個行業和單位，一旦發生緊急情況，需要對各單位協同通信指揮，而各行業單位使用的無線波段都是不一樣的，如何將這些工作于不同頻率波段的通信設備統一調度指揮，使之通信暢通無阻就是極需解決的問題。

除不同頻率之間的通信不便之外，通信距離也是一個大問題。以一個3W的無線手持機為例，其在開闊地帶的通信距離為4—6公里，在山區或城區一般為1—3公里。要想擴大通信距離，就得增大發射功率、加高天線，或者增加中繼站，而這在許多情況下往往是做不到的。因為手機受體積和使用方便程度的限制，功率不可能做得很大，天線也不可能做得很長。增加中繼站則是一件費勁、費成本的事情，且一個20W的中繼站，在開闊地帶的傳送距離也只不過二三十多公里，如果要跨越幾百公里、幾千公里傳送，需要建立中繼站的數量和造價是可想而知的。實際上現代移動通信就是通過大量建造中繼站（Relay station），在城市或人口密集地區將中繼站組成蜂窩狀網絡（Honeycomb network），跨城市、地區通過光纖、電纜連接才得以實現遠距離漫游通信。這樣的規模、造價只能是國家或專業集團的行為，一般的無線用戶是不敢問津的。

北京永新聯合科技中心立足于簡、省，普通用戶都能用得上、用得起原則基礎上，從使用靈活、方便出發開發的無線網絡通信系統（Wireless network communication system），就較好的解決了這些問題。

首先，該系統研制了一個稱為網絡接駁器（Network Access Device）的語音接口，相當于無線語音網關。該網絡接駁器把電臺的語音和數據取出，通過編碼、壓縮變成數字信號，同時在TCP/IP網絡協議層進行路由算法，然后通過網線把壓縮語音信號和路由信息一起送入網絡（LAN或WLAN）并在網絡中傳送。專業一點說，首先，網絡接駁器完成語音和數據編碼、壓縮，并且實現ＩＰ級互連：即本地電臺的ＩＰ數據報經過網絡接駁器的轉換后可以通過網絡（有線網、無線網、衛星網）傳到另一端網絡接駁器，再經解碼、解壓縮后到達目的電臺上，如圖１所示；其次，實現連接認證。當網絡接駁器啟動時，與另一端網絡接駁器進行連接認證，當認證通過時，才建立ＩＰ連接。

圖1.網絡接駁器連接

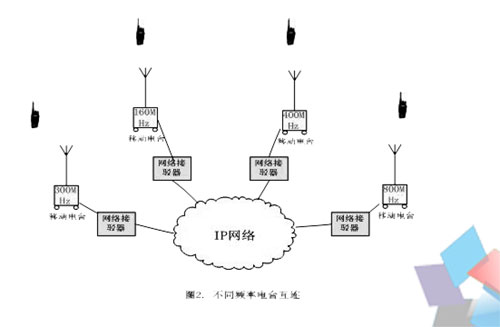

我們知道，不同頻段的電臺盡管工作于不同頻段，但它輸出的語音頻率則基本是相同的。網絡接駁器提取的是電臺的語音信號，因此可進行統一的編碼，這也就為不同電臺之間的交互通信提供了可能。在網絡的另一端，同樣的網絡接駁器將語音編碼還原并輸出給電臺。于是實現了異頻電臺之間的互聯互通。顯然，這當中屏蔽了電臺的頻率問題，亦即電臺的工作頻率與網絡傳送無關。如圖2所示：

由于網絡接駁器加入了獨特的編解碼方法和保密算法，所以它的傳輸是相當安全的。又由于它是窄帶傳輸，所占用的頻帶寬度只有8K，而一般的網絡帶寬是幾十兆、百兆或千兆以上，所以它的傳輸速度快，延時小，千公里通話試驗幾乎感覺不出明顯的延時。且一般不會造成網絡擁堵。

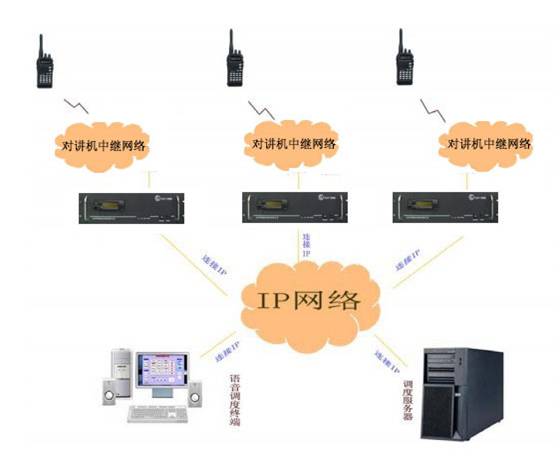

光有網絡接駁器的接入和輸出，只能實現點對點的通信。也就是說，如果你在網絡的兩端分別接有網絡接駁器和電臺，那么只要彼此的連接地址是對方的IP地址，無論多遠都可以隨時互相通信。如果是兩臺以上的電臺接入網絡要進行彼此相互之間的通信，那就要借助于網絡調度軟件。為此，北京永新聯合科技中心專門開發了一套管理調度（Dispatch Management）軟件。該軟件把來自不同方向、不同地區的網絡接駁器信號進行統一分組管理，從而實現不同地區、不同部門之間的電臺連接、交換和調度。如圖3所示：

 圖3.無線通訊調度系統圖

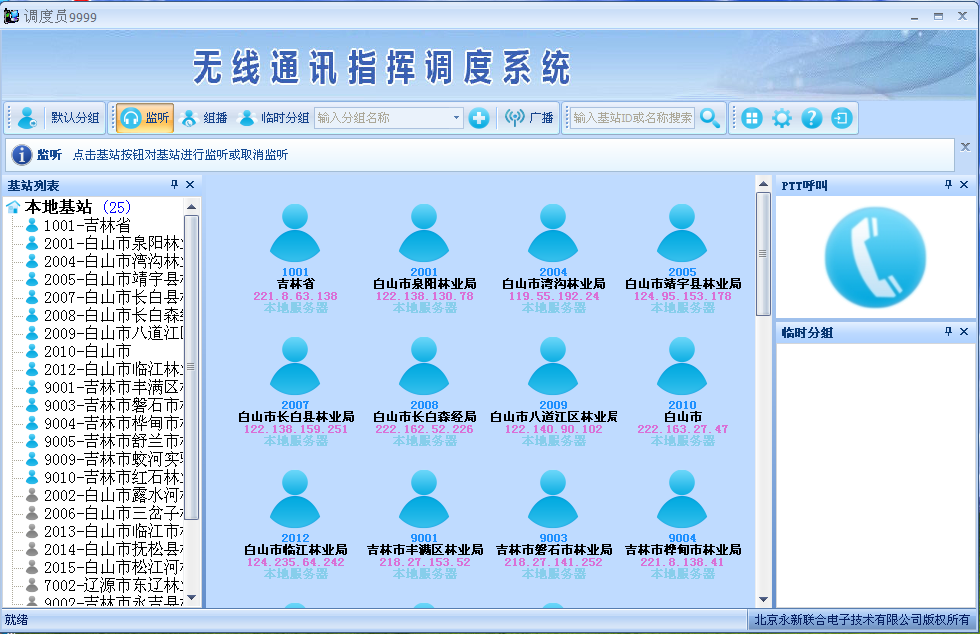

該軟件以清晰友好的界面顯示出不同地區安裝的網絡接駁器接入點，通過點擊鼠標可以很方便地進行操作。同時可將任意的通話進行錄音、保存和回放，以方便日后的查詢。如圖4所示：

網絡調度軟件是一個獨立的軟件包，可以安裝在任何一臺接入網絡的計算機上，進行簡單的設置后就可自動運行。

圖4 .調度系統界面

由于走的是網絡傳送，無線中繼站的建設就沒有必要。事實上，經過幾十年的發展，各種通訊網絡幾乎遍布世界。尤其是近些年互聯網、移動網和衛星網的迅猛發展，更是把網絡連接到了世界的每一個角落。還有許多各行各業的專網，比如公安網、軍網、銀行網、鐵路網、企業網等等，這些都為無線網絡通信系統提供了現成的平臺。網絡接駁器不挑網絡，與這些網絡的連接也很簡單，一根網線插入網絡中的路由器、調制解調器、網絡交換機等就能入網。

有了這樣一套系統，看是復雜的無線通信系統突然變得異常地簡單，許多不好用的功能突然變得靈活方便。比如有一家企業，其總部大樓在城市中心區，工廠在城市邊沿區，研發基地在開發區，家屬樓在居民區，多個營業網點分布在城市的不同位置，彼此分布非常散亂。此外還有幾個下屬專業工廠分布在其它城市。這樣一個格局以往靠市話聯系只能滿足簡單的通信要求，對于指揮通信、下達緊急任務，臨時會議等則非常不便。如果建設有線專網，建網費用和維護費用都非常可觀，且還須得到有關部門的批準。建無線專網亦如此。通過采用北京永新聯合科技中心開發得無線網絡指揮通信系統，問題變得很簡單。利用現有的Internet網絡，在各個需要聯系的點，接入一臺網絡接駁器，一部電臺，在總部安裝一套網絡調度軟件，通過無線手機各處就可進行快速的相互通信聯系，實施及時有效的指揮調度。

據測算，采用北京永新聯合科技中心開發得無線網絡指揮通信系統所花的費用是建設企業專網的幾十分之一，而使用費幾乎為零（只是上網費）。由于不需要線路、機房設備等硬件設備，所以日后的維護費用也幾乎為零。

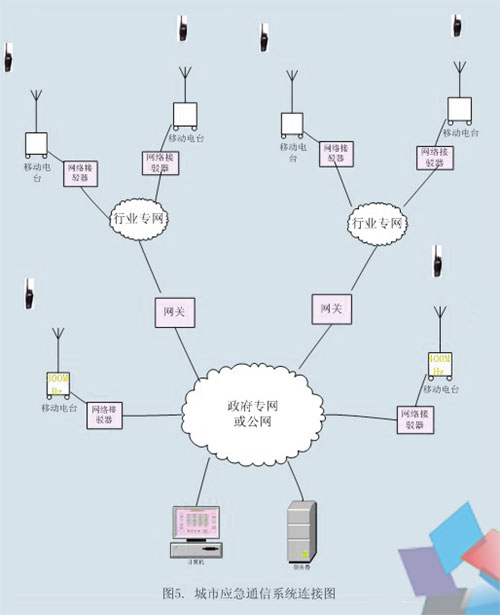

城市應急通信系統使用該套系統也非常方便。受“9.11”事件、SARS風波、斯里蘭卡海嘯、冰雪災害、汶川地震等的啟示，各地都在積極醞釀建立突發事件應急通信指揮系統，而無線指揮通信是最有效的方式和手段。當突發事件發生時，政府部門要對公安、消防、交通、電力、醫療衛生、城市管理等部門進行及時的通信聯系和組織指揮，以便提供快速的搶險、救災、醫療、衛生、運輸、安保等服務。平時這些部門的無線通信都工作在不同的波段，有的還有自己的專網。要把這些不同的部門統一到一個工作平臺并不是一件輕而易舉的事。采用北京永新聯合科技中心開發的無線網絡指揮調度系統，可通過以下方案解決，如圖5所示：

大的指揮通信系統是這樣，北京永新聯合科技中心還研制了一套小型的網絡接駁器系統，該系統將網絡接駁器功能和電臺集成成于一身，大小只有一本工具書那么大，攜帶非常方便。插上電源，接入網絡立刻就能工作。該款造價低，除適合較分散點小范圍使用外，也適合于家庭和出差旅行之用。

由于北京永新聯合科技中心開發的無線網絡調度系統性能優越，實用性強，造價低，因此獲得許多用戶的青睞。目前全國有幾十家單位使用了該系統，比如北京市XX公安分局、吉林森林防火指揮中心、白山森林防火指揮中心、延邊州森林防火指揮中心及各區域森林防火辦、內蒙古呼倫貝爾森林防火指揮中心及各區域森林防火辦、牙克石防火指揮中心及區域森林防火辦等，效果非常明顯。相信隨著該系統知名度不斷提高，該技術將在各個行業領域得到推廣應用，為我國現代化建設發揮巨大作用。

 產品簡介

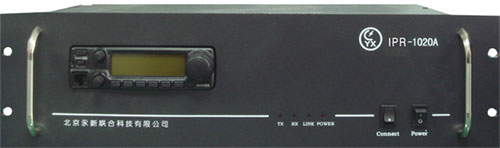

網絡通訊終端機是一種將模擬的語音通信信號數字化并進行壓縮，經路由器IP網絡(如因特網)交換至目的地，再將壓縮數據包還原成語音信號，經本地電臺發出，從而實現遠程語音通信的通訊設備。外形如下圖所示：

IPR-1020A是一種獨立的網絡接入設備，通過電臺接口與電臺連接，用專用的調試工具軟件設置后，即可獨立連網工作，不用再連接電腦。特點是連接方便，調度簡單，工作穩定可靠。

IPR-1020A應用在互聯網（Internet）、業務專網、單位內部局域網等IP網絡，在互聯網上可通過GPRS、CDMA上網手段進行無線連接。

網絡通訊終端機具有一個話音通道和一個數據通道，可實現遠距離無線語音和數據的聯網通信，其話音通道和數據通道相互獨立，可單獨使用也可合并使用。網絡通訊終端機是網絡無線調度系統的主要設備，它完成不同電臺接口信息的數字化，實現統一的網絡接入。

特點

采用專用微型工業控制單板計算機處理；

大容量語音緩沖存儲；

語音、數據各自獨立通道，不丟話音；

支持雙路網絡傳輸；

安裝調試簡單，語音清晰，工作穩定可靠；

可遠程設置和管理。

應用領域

適合公安、部隊、武警、消防、森林防火、鐵路、政府機關、商場、企事單位以及電力電網調度、鐵路調度、石油管道運輸調度、高速公路運營調度等無線網通訊使用。主要用于跨城市、跨地區、跨平臺無線對講。可點對點單獨使用，也可和其他設備一起組成網絡指揮調度系統和無線錄音系統。

主要技術指標

應用案例

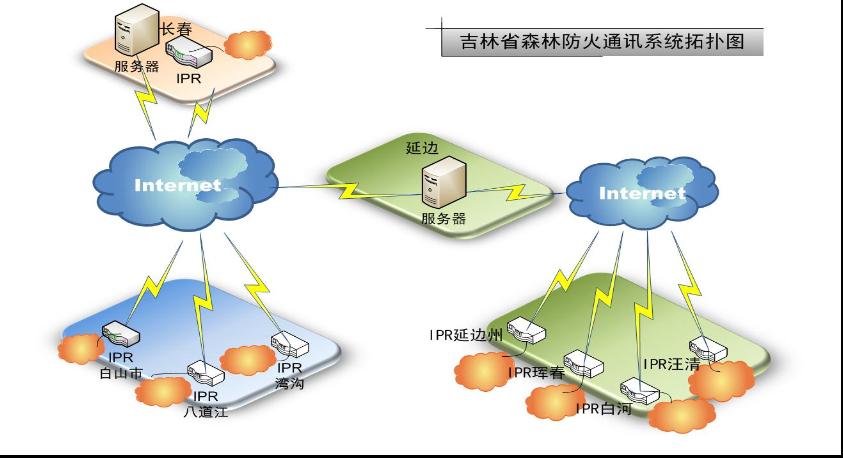

吉林省森林防火系統無線通訊指揮系統

森林防火通信是森林防火工作重要紐帶，是保證發現火情后能及時報警、迅速傳遞火災信息、為快速有效地組織森林防火撲救工作所必不可少的措施。在山林地區，只有建立了完備的森林防火通信網絡和完善的通訊技術，才能充分發揮森林防火預報、森林防火監測等防火系統的功能，才能實施有效的撲火指揮。因此，森林防火通信是提高森林防火管理水平的基礎，國外發達國家一直致力于把最新通訊技術應用于森林防火中。目前世界各國通信系統有有線通信系統和無線通信系統，森林防火無線通信系統主要利用短波通信和超短波通信。

吉林省森林防火系統使用語音網關實現異地多點連接，有力地保證了緊急著火狀態下指揮通訊的需要，保證領導能在第一時間了解并指揮著火現場的情況。

【中國集群通信網可以免費為經銷商提供發布對講機促銷信息、報價信息、免費推廣等服務。   更多對講機公司信息，請關注中國集群通信網】本篇文章由北京永新聯合電子技術有限公司徐瑞 史振虎供稿
