1、方案概述
      建筑工地是一個安全事故多發的場所。目前，隨著國家政策的引導，城市的發展，各種建設工程規模不斷擴大，工藝流程紛繁復雜，如何搞好現場施工現場管理，降低事故發生頻率，杜絕各種違規操作和不文明施工欣慰一直是施工企業、政府管理部門關注的焦點。利用現代科技，優化監控手段，實現實時的、全過程的、不間斷的安全監管也成了建筑行業安全施工管理待考慮的問題，為此，各地方建設局（建委）都明文規定：轄區內的建筑工地必裝音視頻監控系統以供遠程監視，并錄像取證。

       由于建筑工地的特殊性，有線網絡常常難以部署。隨著科技高速發展，視頻信號經過數字壓縮，通過移動3G網絡實現無線傳遞，同步實現遠程視頻監控功能。將這一功能運用于施工現場安全管理，勢必會大大提高管理效率，提升監管層次。該監控系統的運行，將使施工企業躍上新的管理平臺，政府監管力度得到加強，及時有效地掌握現場施工動態情況。

       上海天形科技開發的WLB-EPlatform綜合智能視頻管理平臺可以全過程、多方位地通過無線方式對施工現場進展進行實時監控，對于作業人員而言，也無形之中增加了制約力度，規范了行為，提高了安全意識。總體來說，成效顯著。

        我們?yōu)橛脩舴��?wù)的宗旨是：最先進合理的系統設計；全面規劃完善系統功能，并可進行模塊化分步實施；系統投資合理，以實際應用為出發點。

2、系統設計性能目標
2.1、設計目標:

建立遠程監控系統后要實現以下目標：

1. 通過遠端紅外攝像機隨時隨地監控建筑工地現場的狀況。

2. 設備拆裝方便，可隨時布置于新工地。

3. 對各種工程車輛進行視頻監視。

4. 可在任何一臺能夠連接公網的電腦上監控多個監控點的信息，實現全方位監視。

5. 通過鏡頭及云臺，對現場的部分細節進行縮放檢視。

6. 錄制現場監視情況，隨時檢索回放，杜絕危險事故及非法盜竊等行為，減少工地物資損失。

7. 系統配備紅外燈,能夠在夜間、強光等惡劣狀況下正常工作。

2.2 系統性能：

1、遠程音視頻監控

現場施工動態信息即時掌握，可以觀察到：

A.門衛管理：如工程設備、設施、材料進場管理、工作人員進出施工現場、安全通道設置、安全“七牌二圖”宣傳告示等情況。

B.場地管理包括材料堆放、材料加工場、大型機械使用、基坑開挖放坡、圍護及坑邊堆載等情況。

C.施工操作管理：如作業人員安全裝置、腳手架、臨邊圍檔及危險作業安全防范措施，以及根據所戴安全帽顏色區分現場施工、管理、監理人員到位情況等。全天候監控掌握動態即時信息，發現問題及時整改。

2、工地本地/集中錄像功能

工程監控人員可以設置指定錄像時間。例如工程實施時間為早晨八點到晚上8點，可以指定系統在這個時間段進行錄像。管理員也可以通過回放器查詢錄像文件，進行回放。

3、遠程管理功能

工地負責人可以借助網絡實現在線管理：可以通過網絡遠程查看所轄所有的現場施工情況、物資安全；也可以通過語音、文字實時通訊系統和各個實施點負責人在線交流。

4、遠程指導功能

施工技術專家通過遠程指導系統，及時了解現場環境、遠程掌握工程進度

5、移動偵測和聯動報警功能

移動偵測功能和端口聯動報警功能，加強物料倉庫等重地的安全.

2.3 優越性：

A.降低管理成本，提高企業管理效率

采用遠程監控系統可以適當減少現場安全管理人員數量，或使管理人員制訂針對性管理措施，及時發現違規現象，使整改信息傳達落實，有的放矢，提高掌握現場情況的效率和準確性。同時通過宏觀監控，優化施工場地布局，合理規劃，綜合調配人力物力。隨著無線寬帶技術的推廣與應用，更可使高層管理者們出差途中隨時了解工地進展情況，提高采取對策的實效性。

B.落實崗位職責，便于調查和明確責任

現場施工人員文化層次參差不齊，遠程監控的設置，在很大程度上敦促了施工人員的責任心和工作積極性，促進規范操作意識，便于施工統一管理。施工過程被錄像存儲備份，可隨時查看監控信息，即使發生了一些不可預測的事件，也便于事故發生后第一時間內查明事故發生原因，明確事故責任。

C.管理輔助工具，獲取長遠效益

遠程視頻監控用于施工現場安全、質量的監控，是計算機技術在工程建設領域應用的提升，極有效地輔佐企業管理水平的提高，使企業及時了解和掌握施工過程信息，做出高效決策。
3、系統設計
3.1   總體設計
建筑工地監控系統的組網，從結構上自下而上劃分包括：

      前端攝像監控點

      有線、無線數字視頻編碼設備

      綜合視頻監控管理平臺（運營商服務器集群）

      互聯網訪問客戶端等

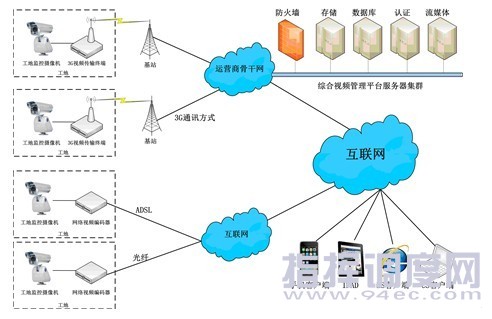

建筑工地網絡視頻監控系統總體可以分為四層結構：設備接入層、網絡傳輸層、中心管理層和業務處理層，系統拓?fù)鋱D如下所示：

組網拓?fù)鋱D如下：

設備接入層
設備接入層主要指安裝在建筑工地，對建筑工地監控點的視頻圖像進行數字采集，，主要包括視音頻、報警信息的采集設備、報警聯動輸出設備和音頻功放設備，3G無線傳輸模塊等。

數字視頻編碼設備，可根據網絡環境選用有線數字視頻編碼器和無線3G視頻編碼器，在有網絡條件的環境下采用有線編碼器，在無網絡環境的條件下用3G視頻傳輸終端。

 網絡傳輸層
網絡傳輸層是依托電信運營商的寬帶接入，以及3G無線網絡，充分利用有線和無線的帶寬資源傳輸視音頻和數據信息。

中心管理層
中心管理層主要是位于運營商核心節點處的綜合視頻管理平臺，包括接入服務器、管理服務器、數據庫、流媒體服務器、存儲服務器、報警服務器等模塊，為整個系統的運行提供管理支撐。

業務處理層
