主頁（http://www.by236.com）：上海天形信息科技建筑工地無線3G視頻監控解決方案(2)

3.2   前端設計

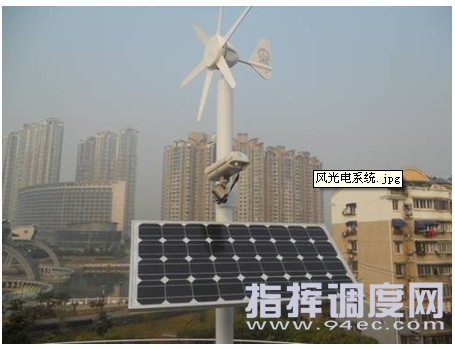

風光供電系統

前端采用風力和太陽能供電設備、蓄電池，無需布線，對電力供應要求低，具體實施時根據用電量選擇合適的蓄電池和供電設備。

前端攝像機
前端攝像機可根據建筑工地具體環境采用不同的槍機、球機、半球，在需夜間監控的環境下還需考慮紅外補光。

數字視音頻編碼及3G視頻傳輸
前端的數字視音頻編碼設備可采用有線視頻編碼器和3G無線視頻編碼器。

前端采集到的模擬視音頻信號接入數字視音頻編碼設備進行數字化壓縮處理。首先將模擬視音頻進行數字編碼，再進行壓縮處理，處理后的數據根據需求進行存儲和有線、無線網絡上傳。

音視頻編碼及3G無線網絡視頻傳輸設備,我們建議采用天形科技WLB-FX3000 3G無線視頻終端。

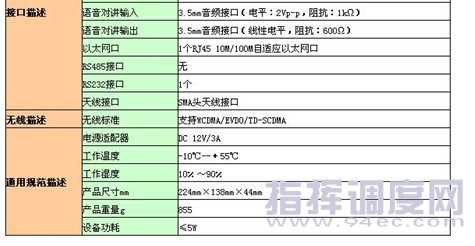

產品描述：

WLB-FX3000是一款單通道的高性能物聯網3G無線視頻服務器。它是集圖像采集、壓縮、存儲、傳輸于一體的遠程無線監控終端。本產品集成度高，運行穩定、可靠，無需昂貴的網絡投資和系統工程布線，組網簡單、開通迅速，監控對象不受距離、地域、時間的限制，監控中心可安置在網絡所及的任意地點。

無線視頻服務器結構緊湊，體積小，性價比高，適合大量野外的無線視頻監控點的部署和應用。已廣泛應用于森林防火、水利水閘、電力設施、景區監控、工地監控、高速公路等物聯網視頻監控領域。

主要特性：

n        可同時接入1/2/4路視頻圖像進行3G圖像實時傳輸

n        基于嵌入式LINUX操作系統，系統穩定

n        采用DAVINCI主芯片，計算能力強，性能強勁，低功耗

n        高效H.264視頻壓縮編碼，輕松實現清晰視頻的低網絡帶寬傳輸

n        聲音圖像同步傳輸，聲音圖像的同步性好

n        支持短信上下線功能，支持短信報警功能

n        支持標準云臺（PTZ）協議，協議可擴展

n        自帶WebServer，可登錄Web界面配置和本地監控

n        網絡中斷后可自動連接，保證系統運行穩定可靠

n        可擴展本地存儲，直連WLB-EPlatform平臺

3.3   綜合視頻管理平臺設計
CMS （中心管理服務器）
CMS是系統的中心管理服務器。主要功能是：

 用戶管理

?        保存客戶和用戶信息，提供客戶的創建、修改、刪除、賦權等接口。用戶是有客戶的管理員創建和管理的，具體用戶的權限也是客戶管理員賦予的。

?        用戶登錄時，CMS負責對其鑒權。

?        用戶執行預覽、云臺控制等各種操作時，CMS也要負責對其鑒權。

?        記錄各個用戶的操作流水。

?        匯總用戶使用的視頻流量，時間等信息。

 前端設備管理

?        保存前端設備信息，提供前端設備的創建、修改等接口。

?        實現對前端設備業務參數的配置和查詢。

?        前端設備向平臺注冊時，CMS對設備鑒權。

?        匯總設備的在線狀態、時間、發送流量等信息。

平臺模塊管理

其他平臺模塊或者服務器（除了數據庫管理模塊）向CMS注冊，CMS對其鑒權。

 能力封裝

實現對外開放的能力接口，對外提供系統所能提供對外能力的Web Service接口，將網絡視頻監控系統所提供的視頻監控業務能力封裝為標準的Web Service API，供其它系統調用網絡視頻監控系統所提供的視頻監控業務。

VTDU（流媒體服務器）
VTDU 是系統的媒體轉發/分發單元，是平臺側的核心媒體傳送網元，完成音視頻傳送功能。可以分布式部署。主要功能是：

 轉發功能

VTDU能夠轉發來自前端的音視頻媒體流，根據調度指令轉發給相應的客戶端。 ?

分發功能

VTDU可將同一路媒體流同時發送向多個接受端。

業務控制

VTDU可接收CMS調度命令，啟動并控制接收和分發。管理會話、維護接收與分發媒體流的映射關系。

 業務信息采集

VTDU可采集實時媒體訪問的時長/流量等計費信息，并上報匯總到CMS。

 NRU（存儲服務器）
NRU是系統中的網絡錄像存儲單元，實現對音頻/視頻的接收存儲、錄像回放服務等功能。NRU可連接SAN、NAS等各類物理存儲設備。NRU可實現分布式部署。

NRU的主要功能及實現要求包括：

錄像存儲

NRU支持從前端或VTDU獲取媒體流并存儲在所連接的存儲介質中，并保存所存儲資料的索引。

錄像檢索

NRU支持對檢索指令進行反饋，支持多種檢索方式。

 流式回放

NRU支持回放請求打開文件，并通過RTSP提供流媒體服務。

錄像下載
