主頁（http://www.by236.com）：平安城市視頻監控系統傳輸解決方案解析 在平安城市監控系統的建設規劃中，由于資金投入、系統規模的因素，各個地方建設速度和設計方案也不盡相同。前期方案中較多采用視頻光端機、模擬矩陣、DVR，而后期逐步采用基于網絡IP技術的監控產品。各種方案均有其優勢之處，但又相對獨立，這就衍生出了因不同廠家設備接入造成的軟硬件的不兼容，致使多種方案無法實施。因此怎樣將這些獨立的系統進行整合，使其資源共享、統一調度成為目前亟待解決的問題。 設計依據 城市安防監控本著“先進、可靠、安全、長久、經濟”的方針。首先，無論是在軟件設計上還是硬件結構及技術指標上，均要有其鮮明的特點;其次質量要有可靠地保證，使其故障率有效的降低;第三要本著“少花錢、多辦事、辦好事”的原則盡量減少經濟投入;第四保證系統技術的先進，就需要產品廠商提供完善的后期維護，及時進行軟件升級，使系統長期保持在先進的水平。 整體規劃方案 平安城市前期采用的“模擬攝像機+視頻光端機+矩陣+DVR”的接入方法仍然占有著相當一部分的市場份額，所以后期的整體規劃方案同樣需要考慮不同時期不同組網方式的接入方案的兼容及整合。 鑒于實際需求提出如下解決方案——多級多媒體管理系統，外場模擬攝像頭或高清的HD-SDI攝像機可以就近接入遠端光接入平臺設備(可以同時支持高清或標清視頻信號)，經壓縮編碼后，通過千兆光口以太網通道進行傳輸或者直接通過專網直接傳輸。采用壓縮視頻傳輸的方式同樣會使得整體傳輸帶寬得到大大的降低，即使通過公網VPN傳輸也不會占用太多的資源。只要保證網絡的通信正常的情況下，多級系統均可對前端接入設備進行相應的管理。

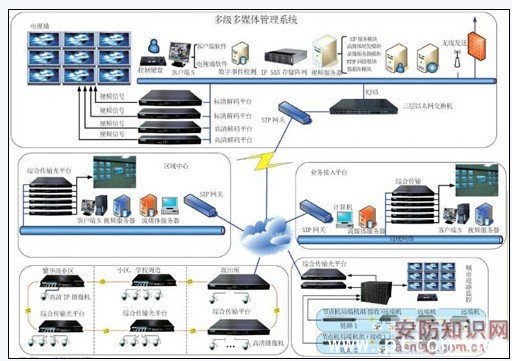

平安城市視頻監控系統傳輸解決方案 點擊此處查看全部新聞圖片 目前壓縮光平臺采用了標準的SIP(Session Initiation Protocol)會話發起協議，該協議是一個應用層的信令控制協議。使用該協議的話可以更加合理的組建整體網絡，而且對整個系統資源進行整合更加合理高效的利用。以監控視頻為核心的多媒體管理系統，其綜合業務可平滑聯結、無縫調度。系統能層級拓撲，級間聯結協議采用標準SIP信令。該系統以攝像頭和監視器為主要應用線索，兼容不同廠商的視頻非壓縮設備和視頻壓縮設備的接入。整個系統源于工作實踐，構架清晰，功能齊全;按區域層級拓撲，實現了監控信息資源共享，并滿足了設備兼容等功能的需求。 分級架構及功能 通過對各級系統所擔負的職責，所完成的主要工作內容以及所需軟硬件設備資源的詳細論述，比較清晰的介紹平安城市監控系統在以監控視頻資源為主，同時支持音頻對講、事件檢測、數據處理的多級多媒體綜合業務處理的架構。 總監控中心 功能描述 監控中心是系統的核心調度中心，也是音視頻流、數據控制的核心節點匯聚處，必須滿足大范圍內的音視頻信息的調閱、控制、存儲、管理、分發、本地用戶終端的接入以及控制數據的下達和回應。監控中心擁有最高的級別和權限。 主要作用 1.接收區域分中心的注冊，并接收來自區域級分中心所屬設備的節點信息上報，將信息寫入監控中心的SIP服務器的數據庫內。 2.請求實時視頻監控與云臺控制等請求時，通過選擇數據庫中記錄的攝像機的節點信息向該像機所在的區域級中心發送實時視頻與云臺控制等請求，區域級中心則把相應的實時視頻轉發給總監控中心進行播放以及完成相應的云臺控制需求。 3.向已注冊的路級中心發送報警預訂請求，以預定總中心所需的報警事件，并接收來自該區域級中心的報警消息。 4.點播歷史視頻時，選擇總監控中心SIP服務器的數據庫內的錄像存儲節點信息向其所在的區域級中心發送歷史視頻文件列表請求和點播請求，接收視頻流并播放，播放過程中可以快進快退，慢播停止。該上、下級的會話通信是基于相關標準規定的SIP協議的監控網絡來完成。 設備組成 總監控中心系統主要由交換\控制設備、用戶終端及綜合光傳輸平臺設備等組成。交換\控制設備包括SIP服務器、大型網絡交換機。用戶終端主要包括網絡視頻矩陣、顯示器、客戶端軟件、大屏幕電視、電視墻。綜合光傳輸平臺設備主要負責音視頻流的解碼，控制數據的輸入輸出或光接入。 區域級中心 功能描述 區域級中心監控中心是系統的二級監控中心，用于區域內的音視頻信息的調閱、控制、存儲、管理、分發、本地用戶終端的接入以及控制數據的下達、回應與上傳。區域級中心管轄范圍內的工作，同時也承擔著向總監控中心轉發實時數據、信令應答，接受總監控中心的管理等。 主要作用 1.接收來自接入層的SIP網關的注冊，并接收來自接入層設備節點的信息上報，將信息寫入區域級所屬的SIP服務器的數據庫內。 2.當區域級請求實時視頻監控與云臺控制等時，通過選擇數據庫中記錄的攝像機的節點信息向該像機所在的接入層發送實時視頻與云臺控制請求。 3.向已注冊的接入層SIP網關發送報警預訂請求，以預定區域級所需的報警事件，接收來自收費站/隧道監控所內SIP網關的報警消息。 4.點播歷史視頻時，選擇區域級SIP服務器的數據庫內的錄像存儲節點信息向其所在的接入層SIP網關發送歷史視頻文件列表請求和點播請求，接收視頻流并播放，播放過程中可以快進快退，慢播停止。 5、如果同級其他區域級想調看或控制本級監控業務，則需本級中心向其注冊才行。 設備組成 路級中心子系統由交換\控制設備、用戶終端及綜合傳輸光平臺設備等組成。交換\控制設備包括SIP服務器、大型網絡交換機。SIP服務器主要負責來自上、下級的設備級聯，并能夠實現對整個系統的信令控制和用戶管理以及對音視頻數據流轉發、控制數據的下達、上傳;用戶終端主要包括網絡視頻矩陣、顯示器、客戶端軟件、大屏幕電視、電視墻。綜合傳輸光平臺設備主要負責音視頻流的解碼，控制數據的輸入輸出。
|
