鐵路系統中的視頻監控系統一般分為兩部分：一部分稱為“綜合視頻監控系統”，一部分稱為“CCTV監控系統”。“綜合視頻監控系統”作為“通信系統”內“通信業務網”的一個子系統，負責車站重點部分(咽喉區)，區間公跨鐵區段，通信、信號機房?jī)?nèi)，牽引供電、電力供電機房?jī)?nèi)、外等的監控;“CCTV監控系統”作為“信息系統”內“旅客服務系統”的一個子系統，采用網絡化的視頻監控系統，實現站前廣場、進站咽喉、進站大廳、候車室、站臺等處圖像監視。兩者分開建設，但緊密相關，CCTV監控系統僅配置前端設備、后端顯示設備、視頻存儲設備、視頻服務器等視頻管理設備組成，由四電系統集成項目中的綜合視頻監控系統統一考慮。

　　詳解鐵路安防系統三級架構

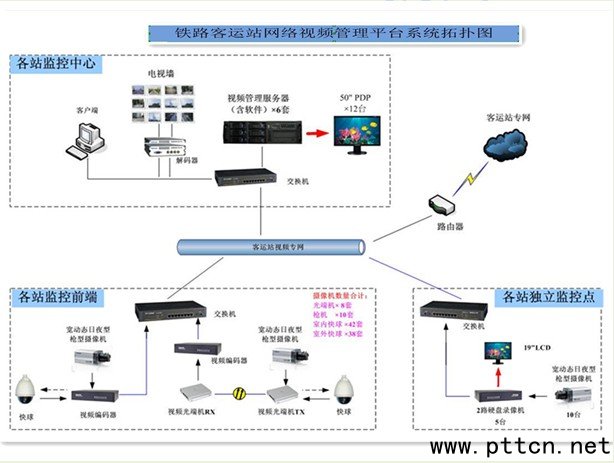

　　目前在鐵路系統中的“CCTV監控系統”就是我們常提到的視頻監控系統，該系統根據鐵路的運行模式，可把鐵路安防的網絡拓?fù)浣Y(jié)構設計為三級樹型拓?fù)浣Y(jié)構，一級節點為鐵路局監控中心，二級節點為鐵路局下屬各站監控前端，三級節點為各站獨立監控點，詳見如圖例一。

　　一級節點主要是各鐵路局監控中心，相當于平安城市的城市公安局總指揮中心。其連接各個鐵路系統，并根據需要有選擇地調用、控制、回放各個鐵路的視頻資源，一般設置工作站、目錄數據服務器、重要錄像資料的備份服務器等。

　　二級節點主要為鐵路局下屬各站監控前端，其存在大量的用戶，對本區段的視頻資源進行調用、回放、PTZ控制等。通常，在路局節點，一般設置多個客戶端工作站、存儲陣列、存儲服務器、流媒體服務器、解碼器、電視墻等終端，是系統真正的主干，也是應用的核心。同時，設立管理服務器，可以避免將其設在各前端監控站而帶來的不必要的設備投資，便于認證系統的集中管理。

　　三級節點為獨立監控點，設備分布廣，主要負責視頻的前端采集、編碼等。信息采集點位置的設置，原則上以行車室、站臺、道岔區為主，并充分結合利用防火、防盜、遠紅外監控、入侵檢測等其他聯防設備。

　　安防技術發展歷程

　　視頻監控技術發展以來，先后經歷了模擬視頻監控系統、數字視頻監控系統、模擬數字混合視頻監控系統、IP網絡視頻監控系統等發展階段。IP網絡視頻監控系統從圖像采集設備輸出時即為數字信號，以標準Internet網絡為傳輸媒介，基于標準TCP/IP協議，采用流媒體技術，實現視頻在網上的多路復用傳輸，并通過設在網上視頻流服務器，完成視頻流的轉發、報警等操作，以實現整個監控系統的指揮、調度、存貯、授權控制等功能。IP網絡視頻監控系統不僅具有傳統的本地?cái)?shù)字監控系統所具有的計算機快速處理能力、數字信息抗干擾能力、便于快速查詢記錄、視頻圖像清晰及單機顯示多路圖像等優點，而且，能夠切實發揮寬帶網絡的優勢，通過IP網絡，覆蓋范圍可以到達的任何地方的監控目標組合成一個完整的、一體化的系統，真正適應目前視頻監控系統針對遠程、實時、集中控制的需求。IP網絡視頻監控系統主要有前端視頻采集設備、視頻數據傳輸媒介、中心服務器、監控工作站(客戶端)等幾大部分組成。目前鐵路視頻監控系統也普遍采用IP網絡視頻監控系統，為火車站、沿線電務、車務安全生產視頻監控業務以及公安、工務視頻監控提供統一的實現平臺。
