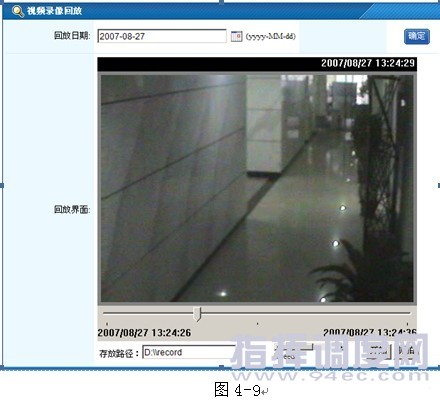

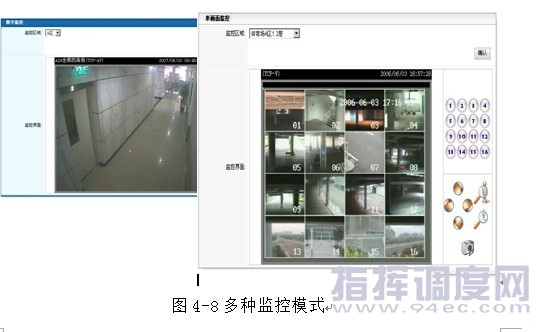

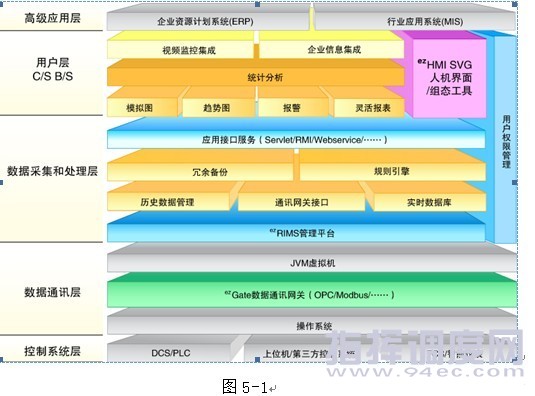

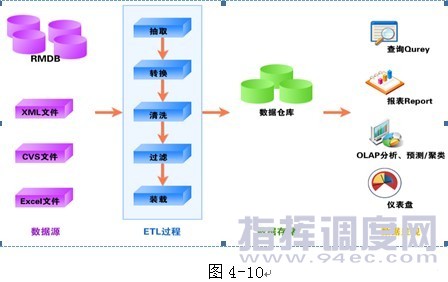

主頁（http://www.by236.com）：沈飛生產數字化綜合視頻指揮調度系統方案(4)  點對多點監控：某指揮調度終端或視頻瀏覽終端可以同時監視其他監控前端，通過流媒體服務器，同樣帶寬條件下可以實現同時對更多點的監控。 多點對一點監控：系統中可以有多個不同級別的指揮調度終端或視頻瀏覽終端監視同一監控前端。 多點對多點的監控：系統可以做到多個指揮調度終端或視頻瀏覽終端對多個監控前端的同時交叉監控。 各分廠調度室、對本廠生產現場等部位進行視頻監視。可實現現場畫面靈活切換、對遠端攝像云臺遙控，方便地組合顯示多路視頻畫面等功能。 4.7領導辦公室 企業領導在辦公室里直接對生產調度中心、各分廠調度中心的值班人員或生產現場進行視頻監控或生產現場人員下達命令。 4.8電視墻多畫面顯示功能 總廠生產調度中心可安裝多臺網絡視頻矩陣，用戶通過網絡視頻矩陣控制終端任意選擇瀏覽監視現場多路視頻畫面，通過大屏幕電視墻實時顯示。若監控點較多時，可以根據需求設置各種圖像顯示輪詢方案，保證監控點的實時顯示，便于系統管理員統一指揮、集中調度。 4.9數字錄音、錄像功能 總廠生產調度中心設計集中錄像服務器，錄像服務器支持音視頻的錄制和查詢檢索回放等功能, 見圖4-9。用戶通過錄像服務器控制終端選擇任意多路現場的畫面隨時手動錄像、也可根據要求設定定時錄像和設定聯動報警觸發錄像。  4.10文件/數據傳輸整合功能 各分廠生產調度中心、工藝室等可以利用系統數據轉換系統的文件傳輸功能將每天生產報表等重要文件傳到生產部總調度中心或其他部門，方便快捷。并可以批量完成數據抽取（Extract）、轉換（Transformation）、裝載（Loading）等任務，見圖4-10。不但滿足了對種類繁多的異構數據庫進行整合的需求，同時可以通過增量方式進行數據的后期更新，一體化的解決了數據整合過程中遇到的種種困難。  用戶權限管理規定了對其他各終端的三種權限：指揮權、監視權和控制權。系統進行配置時可以根據實際的隸屬關系進行靈活的權限設置。發生爭用時，級別不同的級別優先，級別相同的時間優先。 通過綜合視頻交換機可以根據用戶管理需求進行靈活的級別和權限設置，能夠適用于各種管理方式。 多種級別與權限設置：比如，將總廠生產調度中心設置為對所有下屬單位具有最高三種權限，可以對下屬單位終端具有指揮、監視和控制。分廠調度中心只對本廠生產現場監控點進行指揮、監視和控制，而不能對其他分廠監控點圖像進行指揮、監視和控制。總廠領導可設置為對所有下屬單位具有監視和控制權，可以隨時任意監控瀏覽下屬監控點圖像。 5.軟件系統設計 5.1總體架構 總體技術架構從大的架構上分為三層結構，分別是數據通訊層、應用處理層和用戶展現層。各層功能模塊以組件的方式存在，包括通訊接口、處理程序和用戶界面等程序，見圖5-1。  5.1.1數據層 數據層由控制系統層和數據通訊層組成，控制系統層提供各子系統實時或存儲數據服務，數據通訊層提供數據的采集、轉換和傳輸功能。 1、控制系統層 控制系統層由各異構子系統的實時或者非實時存儲數據組成，主要包括視頻數據（音頻信號、視頻信號）、報警數據、各種實時數據，包括設備運行、計算機信號等開關量和模擬量數據。 2、數據通訊層 數據通訊層主要實現對數據信息的訪問、寫入（控制）、更新與維護操作，以及對部署在下級、遠程的控制系統層的訪問機制。 數據通訊層針對不同的數據來源類型采用了不同的訪問引擎技術，以“面向接口編程”的設計思想保證系統對于不同的業務系統數據的整合需要和未來的不斷擴充。 數據通訊層還通過數據轉換、加工、提取和過濾等過程，可與其他指揮調度平臺進行數據交換，另外，數據交換與共享采用企業服務總線功能。對信息管理層，通過企業服務總線可用于幫其迅速建立基于標準的、分布式的、事件驅動的、并可支持中央管理的應用與流程集成體系，可為應用系統的集成與流程的協同提供基于標準的信息轉換和路由，基于標準的服務總線體系可保證性能的線性增長和靈活多樣的部署模式，為用戶提供了漸進式發展的途徑，從而增加了實施中的可重復利用性，避免了重復建設。 5.1.2應用處理層 應用數據處理層是綜合應用系統實現對沈飛生產數字化綜合視頻指揮調度系統業務數據加工和處理的重要部分。 該層所有的服務及管理組件都是基于OGSI Bundle開發的，OSGi Bundle運行管理平臺提供了對框架事件的支持。如服務事件(Service Event)，包事件(Bundle Event)等。前者報告的是服務對象(Service)的注冊，撤銷，屬性變化等事件，后者報告的是Bundle的涉及生命周期變化的事件，如更新，啟動，停止等。每一個Bundle都是可熱插拔的，對一個特定的Bundle 進行修改不會影響到容器中的其它應用，系統運行的大部分應用組件還可照常工作。此特性在一些及時性很強的系統中尤其重要，當服務器因為要更新某個組件或運行參數而花上數分鐘時間重新啟動整個系統的話，必然導致系統的數據流失和運行隱患，但是采用OSGi 架構的應用則完全可以將損失降到最低,此外還具有運行穩定高效和可復用性強的特點。 該層提供了系統數據采集、運行控制策略及用戶界面所需的經邏輯處理的所有數據。由于底層各個控制系統提供的接口千差萬別，在該層對數據進行了轉換并將采集到的數據通過數據層ezGate網關接口存儲到實時數據庫中，如圖圖5-2所示。 (中國集群通信網 | 責任編輯：陳曉亮) |
