整個系統基于最新的Portal/Portlet/XML/SVG/Ajax等技術標準，同時兼顧對 .NET/ActiveX的支持。
ezRIMS產品以標準化、模塊化的方式提供一個M2M行業集成系統“半成品”。在M2M行業系統實施工程中，針對項目具體要求，二次開發人員只要把相關的“半成品”模塊作一些“量體裁衣”的細加工（有時甚至可以不用加工，只需做配置和部署），再和ezONE平臺結合，就能構成一個完整的智能設備/子系統集成系統。
用戶可以在ezRIMS系統基礎之上繼續定制用戶界面和使用功能模塊，再利用組態工具開發仿真智能設備、結構外觀和建筑物內部圖形的組態SVG監控圖，對不符合通用標準（Opc/LonWorks/Bacnet）的子系統設備，只要其具備RS232、RS485串行通訊口或基于以太網（TCP/IP）的通訊接口，并提供其通訊指令集，則可通過數據網關的XML Schema協議配置轉換功能進行通用接口類型實例設置，無須編程既可生成設備驅動，與現場設備的進行信息互換，進而實現與其系統的通信和聯動。
實踐表明，以這樣的方式實施的系統集成項目，最高可以減少70%左右的工作量，不僅可以提高項目進度，也大大降低了開發成本。

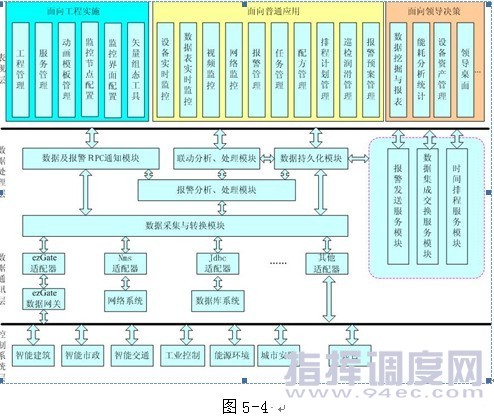

ezRIMS的各子系統將以應用模塊的方式存在，包括用戶界面，處理程序，和通訊接口程序，見5-4圖。

其功能如下所示：
? 系統集成及網絡共享、個性化定制、用戶、資源管理功能：
? 工程管理功能：
以向導方式對實施項目進行功能模塊定制，生成針對實施項目的應用框架，在此基礎上進行項目實施工作（基礎數據錄入、SVG組態定制、I/O綁定等），在完工后，可對此項目的所屬資源進行打包導出，并可供工程管理功能模塊進行導入部署。
? 服務管理功能：
對ezRIMS平臺（WEB）的基礎服務（包括與數據網關的通訊配置，遠程用戶數據的異步更新服務，一卡通數據服務等）進行管理（包括啟動、停止、重啟）和配置（如服務端口、刷新時間間隔、分頁設置等），從而無需手動更改配置文件。
? 監控配置管理功能：
用戶能夠可視化配置管理ezRIMS系統所監控的界面及數據節點，完成對系統、設備、項信息以及監控分區和監控界面的瀏覽、創建、編輯、刪除、動畫效果定義等功能。
? 視頻監控功能：
通過瀏覽器，可以實現多種監控方式（單個攝像頭的監控，對數字監控可支持畫中畫監控、四畫面監控、三九畫面監控、十六畫面監控等）實時監控圖像，并可以進行云臺控制，如控制攝像頭的左右上下轉動以及焦距的拉伸等操作并且具有實時的畫面截取和視頻的錄像、回放功能；
? 數據庫表監控功能：
通過數據庫連接池，采用JDBC方式訪問集成的子系統數據庫，具有多數據源支持，可靈活配置各應用子系統的數據采集源，實現包括數據的對比、抽取、轉換、過濾、查詢、實時狀態監控功能。
? 設備實時監控功能：
實時監控模塊采用SVG的圖形格式，讓用戶實時的在瀏覽器上監控各種狀態信息。在M2M行業中，主要采集了智能設備及應用數據庫系統的實時數據，并采用圖形、動畫的方式顯示其實時狀態。
? 基于規則引擎的報警和聯動功能：
在 ezRIMS系統中，用戶可以根據需要靈活設置基于實時數據的報警規則和控制執行策略規則。系統提供GSM/GPRS短信、e-Mail、網頁等多種報警發送機制，系統管理員和用戶可在系統配置頁面（可遠程）上根據預定權限設置進行報警事件的記錄、操作、跟蹤。系統可以根據聯動規則執行I/O點聯動及視頻聯動，并對報警提供數字預案輔助處理功能。
? 配方管理功能：
配方不僅是幾種原料間的配比關系，還可以包括溫度壓力，時間等因素。廣泛應用于食品、印染、飼料加工、油品調合等行業。在 ezRIMS系統中為配方的編輯、裝載提供了方便的手段。組態環境中可以定義配方，運行時裝載或切換配方，甚至在運行時也可以修改配方。
? 設備巡檢/潤滑功能：
用戶可對關鍵設備進行巡檢預案設定，與時間排程結合，定時檢測設備狀態，生成設備狀態報表，以郵件和短信的方式發送給指定用戶，提醒用戶進行處理。
? 通用數據挖掘和查詢報表功能：
通過數據挖掘和報表功能可以快速地收集和顯示指定的生產過程數據。報表既能反應系統實時的生產情況，也能對長期的生產過程進行統計、分析，使管理人員能夠實時掌握和分析生產情況。
系統為用戶提供了強大的查詢功能，針對實時數據應用Dashboard進行數據分析、展現，針對歷史數據包括歷史數據、巡檢數據、網絡數據、監控節點數據應用ezBI進行數據挖掘，提供多種統計分析報表，如單棒圖、雙棒圖、三棒圖、多線圖、X-Y圖（坐標點繪圖）、數字式（列表）等形式，并可與時間排程、郵件發送功能相結合，生成excel、pdf等報表，發送給指定用戶，豐富決策分析功能。同時，系統具有擴展性，為新的查詢應用進行定制開發。
? 能源管理功能：
具有時間排程功能和節假日設定功能，使用者可根據實際情況，靈活定制排程預案，定制聯動節能機制。并提供了豐富、靈活的統計報表功能，令使用者能夠充分掌握各種資源的使用情況和趨勢，及時發現問題，制訂合理的執行計劃降低能源采購成本。
? 設備管理功能：
充分利用ezRIMS平臺提供的智能設備管理信息，實現對設備運行、維護管理，對各種設備運行數據、事件進行處理。從而減少突發性故障，消除設備故障隱患，保持智能化設備的完好率，降低管理成本，統計分析運營相關數據，提高智能化系統管理水平。處理通過智能控制系統采集的設備數據，通過對這些數據的分析統計，提高了管理效率,幫助領導掌握系統運行狀態。
? 雙機熱備功能：
雙機冗余是ezRIMS的一個重要組成部分，它可以有效地提高系統的穩定性和可靠性。系統可以工作在三種模式下：
1)獨立站：系統以單獨方式運行，沒有冗余系統。這是系統的缺省方式。
2)主站：系統啟用雙機冗余系統，本機是主站。
3)從站：系統啟用雙機冗余系統，本機是從站。從站可不需要進行數據庫和人機界面組態的，可以從主站自動獲取組態內容。
5.4系統優勢
? ezRIMS基于ezONE平臺開發、運行，由此繼承了ezONE的所有功能，如：可以集成各種企業業務系統（如ERP、CRM、CMS）、辦公應用系統、決策支持系統、電子郵件系統等；定制個性化的頁面風格、布局；對用戶、資源的統籌管理等等。
