主頁（http://www.by236.com）：國核維科鋯鉻有限公司MOTOTRBO數字對講系統應用

一、項目概述

國核維科鋯鉿有限公司數字對講系統是由上海濟華信息系統有限公司根據核材料行業的特點，基于MOTOROLA新一代數字對講系統平臺而建設的。核材料生產行業具有通訊質量要求高、通話頻繁、設備要求安全可靠等特點，因此必須選擇一套與之匹配的高質量無線數字對講系統，MOTOROLA推出的MOTOTRBO數字無線通訊系統，不但能夠非常吻合用戶的需求，而且具有極高的性能價格比，并且在系統擴展性、增值服務等各方面都具有非常理想的解決措施。

二、應用背景

2.1 用戶介紹

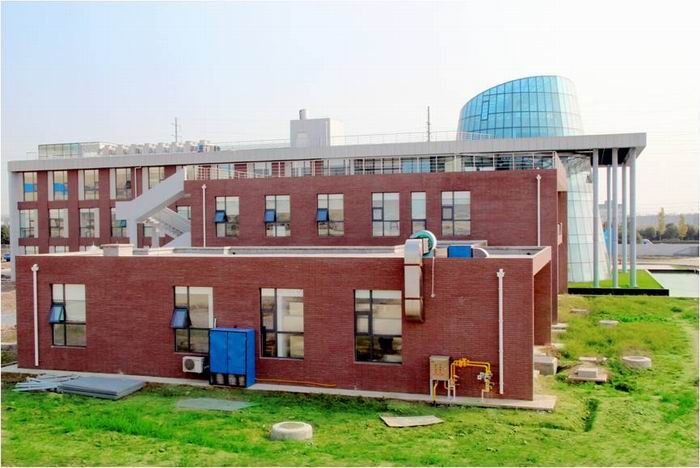

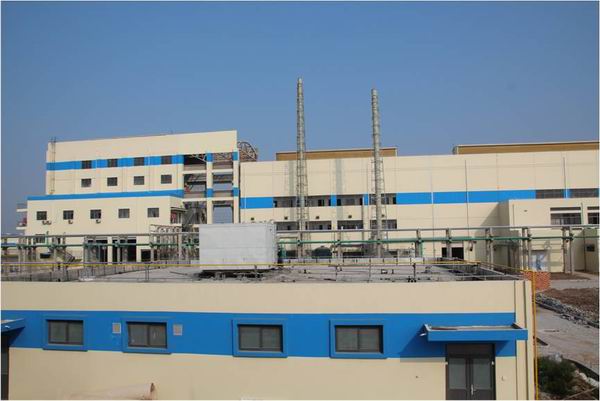

國核維科鋯鉿有限公司由國核寶鈦鋯業股份公司與西屋電氣英國控股有限公司共同出資組建，于2009年6月30日正式注冊成立，注冊資金2.1 億元人民幣，一期工程投資5 億元人民幣。公司位于風景秀麗的中國近代第一城—江蘇省南通市，與上海市、蘇州市隔江相望，交通便捷。公司占地面積199800平方米，主要研發、生產、銷售各種核級海綿鋯、工業級海綿鋯、氧化鉿或海綿鉿以及相關副產品，年產核級海綿鋯2000 噸、海綿鉿30 噸，預計年銷售額人民幣5億元。

2.2 項目需求

系統一期要求以通達路88號廠區為中心，對講信號覆蓋整個廠區及廠區周邊10公里范圍。國核維科鋯鉿有限公司目前4個車間和一個調度中心，每個車間50人左右，整個系統要求各部門通話互不干擾，在車間嘈雜環境下可以清晰通話，且領導可以在緊急情況可以同時呼叫各個車間，設備符合防爆標準。

系統可靈活擴展，在利用現有設備的情況下可通過軟件升級，提供新的功能。

2.3 系統使用現狀

系統共采用了XIR P8200防爆及XIR P8260防爆兩種型號的數字對講機，分別配置給一車間、二車間、三車間、四車間及調度中心人員使用，其中部門領導采用XIR P8260防爆對講機，生產工作人員采用XIR P8200防爆對講機，部門領導可以通過XIR P8260的顯示屏了解哪些人在通話，并能對部門內的對講機進行遙斃、監聽、檢測等功能，方便了對部門內的生產工作人員的管理；生產工作人員在生產工作時，通過XIR P8200防爆對講機的高品質語音及良好的背景噪音抑制功能極大的提高了生產效率。

三、系統應用介紹

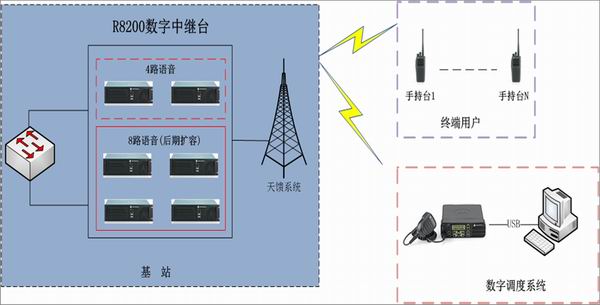

南通國核維科鋯鉿有限公司一期采用的是一套4信道的常規數字對講，系統構成如下圖所示。

由于MOTOTRBO數字對講系統采用的是2時隙的TDMA技術，使得2個R8200數字中繼臺就可以提供4個邏輯信道。

其中前期2臺中繼臺提供4個語音信道，用于數字語音集群通訊；后期隨著終端對講機的增加可以再擴容4臺數字中繼臺，增加8個語音信道。

系統由基站、無線數字對講終端以及數字調度系統組成，各設備功能如下：

基站：由數字中繼臺及天饋系統組成。它負責接收調度臺通過無線網絡發來調度控制信令與數據信息,對數字無線終端進行調度,或者將數字無線終端的呼叫信令與數據信息通過空中接口傳輸給基站，再有基站通過無線網絡傳送給調度臺。

無線終端：由摩托羅拉公司的P8260、P8200數字手持對講機和M8268數字車載對講機。

數字調度系統：由PC機、調度管理軟件及調度車臺組成，調度管理軟件通過調度車載臺向基站發送控制信令與數據,由基站接受并通過空中接口分發到數字無線數字對講終端（數字手持臺和數字車載臺）進行調度與管理;或者是系統覆蓋內的無線數字對講終端發送控制信令與數據通過空中接口發送到基站,由基站接收到這些數據并傳到調度控制中心的調度管理平臺進行調度管理。

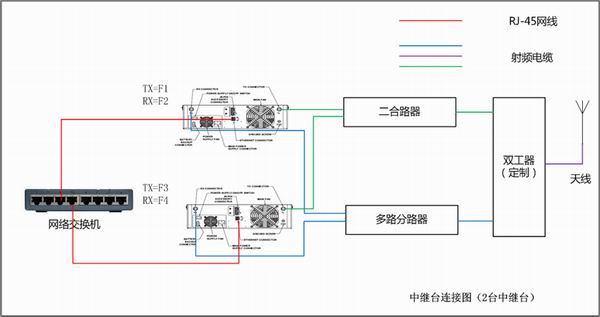

3.1 設備連接

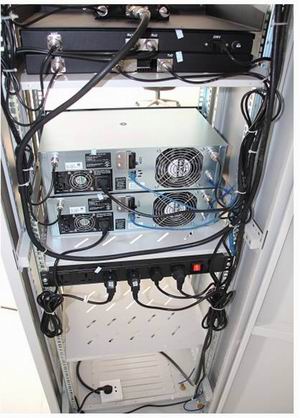

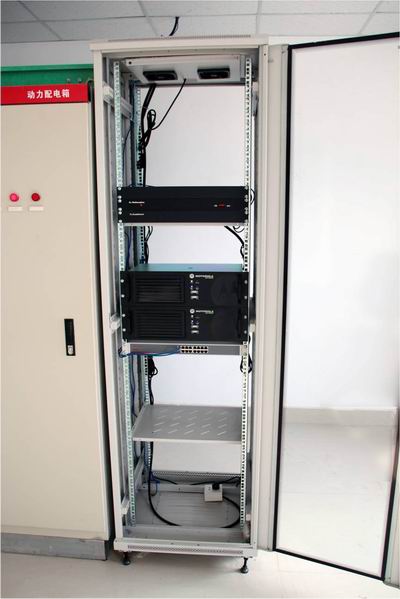

2臺數字中繼臺TX、RX端均通過射頻電纜分別接入二合路器及多路分路器，二合路器輸出端（ANT）及多路分路器輸出端（ANT）通過射頻電纜接入雙工器的HIGH端及LOW端，再由雙工器的ANT端通過射頻電纜連接室內外天線。數字中繼臺背板的RJ45接口采用以太網網線連接網絡交換機。

3.2       系統工作模式及規劃

系統共使用2對12.5KHz帶寬的頻點，收發頻率間隔10MHz，頻點的選擇滿足避免產生三階互調的要求。

系統根據車間實際情況設置5個通話組，各個通話組按照各部門相應人員進行編制 ，并對各個組的組長進行權限配置。

其中各部門領導采用XiR P8260（帶顯示屏、按鍵）數字對講機，其他生產員工采用XiR P8200（不帶顯示屏、按鍵）數字對講機。

3.3 系統主要功能

組呼、單呼

解決部門通話不相互干擾的問題，通過數字組呼，通話組可以共享一個信道，而不會干擾其他對講機用戶。將需要相互通信的對講機用戶組成一個部門通話組，并被配置為該通話組的成員。

對講機單呼可以直接與另一位對講機用戶進行通信，而不論其是否屬于同一個部門通話組列表。 通過對講機單呼，可以在發射端和接收端的對講機之間，進行一對一通信。 員工可以通過對講機單呼，私密地向特定管理者提示某個安全意外事件，而不用發起組呼，使全組成員都知道。

環境噪音抑制

該系統采用了前向糾錯和交織編碼技術，在基站覆蓋范圍內可提供較為一致的語音質量。此外，由于系統采用了先進的根據人類語言的基本特征來進行的語音壓縮和編碼技術，對環境噪聲有較強的抑制能力，即使在非常嘈雜的環境下也能收聽清晰的話音。

生產車間的生產機械設備噪聲導致模擬對講機很難清晰傳送話音。數字系統具備特有的對環境噪聲的抑制能力，在高噪聲生產車間環境下通話仍然清晰可懂，大幅度改善通話質量。

系統擴展升級

基于全球公認的標準——面向?qū)�業/商業機構的歐洲電信標準協會（ETSI）數字車載臺（DMR） 第2層標準。

系統可以根據后期需要進行擴容升級，只需要通過軟件升級平臺，就能提供新的功能。

這種隨客戶需求而靈活伸縮的MOTOTRBO^TM系統解決方案，可以滿足客戶的預算要求，而不會對客戶造成經濟壓力。

PTTID和別名

通過客戶端軟件（CPS）給每臺對講機設定名稱，對講機接收呼叫時，對講機屏幕將顯示一個呼叫方的 “名稱”。

遙斃對講機

車間領導對講機可利用該功能通過無線信令遙斃另一臺對講機。遙斃的對講機的屏幕將顯示空白，并且不能發起或接聽呼叫。利用該功能，可以阻止任何不當使用對講機，或使被竊對講機無法工作 。

遠程監控

車間領導可以利用這個功能，在一段時間內激活部門工人對講機的麥克風和發射機，從而達到監控部門生產作業的目的。

呼叫提示

利用該功能，發起方對講機能確保呼叫到另一位對講機用戶。 當目標對講機收到呼叫提示命令后，將發出持續的視聽提示，并顯示該呼叫提示的發起方。 如果當呼叫提示屏幕處于激活狀態時，目標對講機用戶按下了PTT鍵，那么，目標對講機會向該呼叫提示的發起方發起單呼。

四、應用體會及思考

南通國核維科鋯鉿有限公司MOTOTRBO數字對講系統，在保障日常安全生產、提高生產效率、降低投資成本等方面都將發揮重要的作用。主要表現在:

1.   具備IP57的防護標準及ExibⅡBT3防暴標志的對講設備可以有效地業務分組，使各個生產車間的通信更具有針對性和私密性，并克服了模擬系統‘一呼百應’帶來的干擾，保障了各部門車間生產操作安全進行；

2.   優秀的語音質量和抗噪性能，提高了通信的有效性和舒適性，提高了溝通效率；

3.   內置的中文短消息，可以將日常的通知信息以短信息的方式實時地發送給相關部門人員，提高了準確性，減少了差錯率，提升內部日常工作的效率；

4.   降低投資成本主要體現在兩方面：

1)   從延長對講機電池使用壽命分析

MOTOTRBO系統采用了摩托羅拉特有的IMPRES電池智能監測和管理設計方案，提高電池使用效率，提高系統備用電源安全性、可靠性，有效延長電池使用壽命。相比較原有的模擬無線通信系統，MOTOTRBO采用的語音編碼，前向糾錯，成幀，傳輸編碼，雙時隙TDMA傳輸、不連續發射等數字高新技術在節能節電方面表現卓越，節能減排比現有的模擬系統提升約40%左右，從而延長對講機電池使用壽命，節省了電池的后續的投資費用。

2)   從投資成本分析

MOTOTRBO采用的TDMA技術從根本上使系統容量加倍，這意味著一臺MOTOTRBO中繼臺能替代兩臺模擬中繼臺（一臺MOTOTRBO中繼臺同時支持兩路呼叫）。節省了中繼臺的硬件和系統維護成本，也降低了多信道配置所需的射頻連接設備的成本和復雜度。

上面介紹了MOTOTRBO系統在本公司應用的體會，下面說說關于這套系統在今后一些新的應用擴展的思考：

1.   由于生產車間屬于防爆區域，不允許非防爆設備進入，導致車間員工不能帶手機進入，通過防爆對講機打固定電話、手機或者接聽固定電話、手機將成為今后新的應用擴展考慮的范圍。

2.   與我公司信息系統做對接，通過公司內部信息系統發布的信息均能直接發送到員工對講機上，而員工也可以通過對講機輸入特定的數字查詢相關信息。

五、結語

本次項目我們選擇了上海濟華信息系統有限公司為我們的項目合作伙伴，作為專業無線通信系統建設商，他們建設這套數字通信系統就是我們想要的通信系統。通過我們的合作伙伴上海濟華信息系統有限公司使我們了解到數字對講系統，了解了數字對講系統的優勢，使MOTOROLA數字對講系統進入了核電的行業。

后期隨著我公司業務發展的需要，擴充廠房車間增加產能是今后發展的趨勢，對講機將需要進一步擴容，現有的信道容量面臨大量頻繁的呼叫的考驗，通過將現有中繼臺升級單基站集群系統即可提高系統的呼通率。

總之，本系統的成功開通,有十分顯著的經濟效益。
