主頁（http://www.by236.com）：大紅山礦區MOTOTRBO數字常規通訊系統應用

大紅山礦廠 邵重陽

成都達因瑞康科技有限公司 張興春

一、概述

隨著大紅山礦區的開采量的不斷增加，人員配置，員工的工作量也在成倍增長。與此同時，也給礦區的生產、建設和管理提出了越來越高的要求。良好通訊是提高效率、保證生產質量的重要因素之一。

因此現狀要求我們建立一整套完整的、準確的、科學的無線通訊系統。能夠提高現場施工的安全性，準確性，有利于提高礦區現代化管理水平，輔助相關科學手段和科學數據進行現場勘測、指揮、管理。由此可見，這項基礎工作對礦廠的發展具有重大意義。

1、覆蓋區域：大紅山整個礦區。為了實現整個廠區的無縫覆蓋，針對地面無線對講調度要求，采用常規MTOTOTRBO^TM數字單站系統便可實現有效的無線通訊覆蓋。

2、要求精確的GPS定位。用戶需要GPS定位和帶顯示屏的菜單操作。手臺采用MOTOTRBO數字對講機中的P8268。

3、用戶在廠區使用，使用人數較多。由于MOTOTRBO^TM R8200數字中轉臺采用了TDMA技術，因此一個中轉臺便可以提供兩個信道的用戶容量（30-40個用戶），所以對于100-200部對講機的用戶容量只需要由6個R8200構成的單站集群系統即可實現整個范圍內的覆蓋；

4、用戶要求在調度中心實現專人調度。系統為6個R8200中繼臺組成的12信道MOTOTRBO^TM數字通訊系統單站，可以根據用戶需求將所有終端進行靈活的分組，最多可以多達255個分組，并且引入MOTOTRBO^TM調度系統后，可以有效合理的對所有的對講機進行調度管理；

5、要求系統兼容性強。MOTOTRBO^TM數字通訊系統在增加了原對講機系統的容量，特別適合那些強烈需要擴容但沒有頻率資源或資源受限的客戶；后期的擴容操作簡單易行、附加成本小。

二、系統設計原則和思路

根據無線通訊系統的總體需求，應遵循“安全實用，經濟合理，適度超前”的總體原則，并根據具體投資情況和以下設計原則進行：

先進性：采用具有一定先進性和成熟的MOTOTRBO^TM技術平臺，技術處理辦法采用國際通行的無線通訊系統標準及網絡管理軟件平臺。

可靠性：MOTOTRBO^TM設備按照美國軍標要求設計制造，符合IP57標準，具備高度的可靠性，配合數字調度軟件，可完成高度可靠的實時調度及通訊交流的要求。

三、實現功能

1、組呼

通過數字組呼，通話組可以共享一個信道，而不會干擾其他對講機用戶。

2、私密呼叫

通過私密呼叫，調度臺或無線終端用戶可以直接與另一位無線終端用戶進行通信，而不論其是否屬于同一個通話組列表。

3、全部呼叫

通過全部呼叫，調度臺或某個特權無線終端可以與同一個邏輯信道上的其他無線終端用戶進行單向通話。

4、PTTID和別名

通過客戶端軟件（CPS）或前面板進行編程時，屏幕將顯示一個簡單明了的 “名稱”。

5、遙斃無線終端

通常，調度臺或主管無線終端可利用該功能，通過無線信令，遙斃另一臺無線終端。

6、遠程監聽

調度臺或主管用戶可以利用這個功能，在一段時間內激活目標無線終端的麥克風和發射機，從而不知不覺地在目標無線終端上建立呼叫，并遠程控制其PTT功能，而最終用戶對此卻一無所知。

7、遠程監測

利用這個功能，發起方調度臺或無線終端可以檢查系統中的目標無線終端是否處于激活狀態，而其用戶不會知道。

8、呼叫提示

利用該功能，調度臺或發起方無線終端基本上可以確保呼叫到另一位無線終端用戶。

9、數字緊急呼叫

數字手持臺允許處于危急狀況下，向系統中的調度臺或主管無線終端用戶發送經確認的緊急報警消息和緊急呼叫。

10、文本消息包含內置文本消息和文本消息服務2種業務。

11、借助摩托羅拉位置服務應用，調度員可以在屏幕顯示的地圖上查明某臺對講機的當前位置。

四、調度軟件

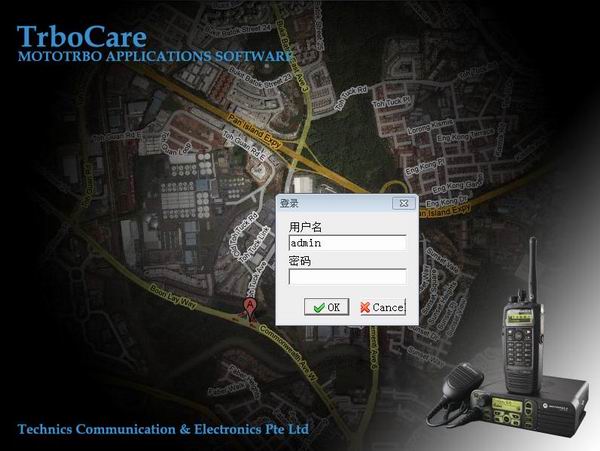

1、Trbocare

Trbocare可以實現以下功能：

數字語音呼叫

嵌入式數字信令功能

綜合數據功能

- 短消息

- GPS/GIS

用戶管理

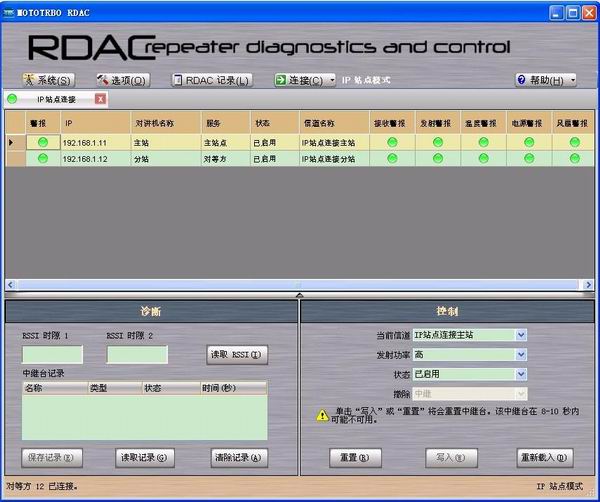

2、RDAC中繼臺診斷、控制軟件

該軟件為數字通訊系統安全穩定運行提供了保證。RDAC網管工具軟件可對中繼臺提供遠程管理，如檢測中繼臺的風扇警報、電源警報、溫度警報，遠程讀取RSSI值、發射功率，讀取記錄，重啟中繼臺，重寫信道等。

五、測試評估

1、測試內容

建設方聯合承建方對超短波無線集群通訊系統進行了功能性測試，測試由承建方進行演示操作，由建設方、旁站檢查，根據建設方抽測比例要求進行測試。

功能性測試檢查了以下部位：

a) 安裝規范

b) 基站、手持臺以及調度功能測試

2、用戶評價

從測試驗收情況看，各分系統設備運行情況正常：天線、線纜、基地臺抽測情況良好，線路連通性正常；電源、空調環境、消防等保障系統配套較好；各要素功能完全符合使用要求。總體來看，大紅山MOTOTRBO^TM數字常規通訊系統建設完全按合同完成了建設任務，質量完全符合設計要求。

大紅山建立數字無線通訊系統的經濟和社會效益顯著，是提升管理效率的理想選擇，該系統的開發、建設和成功實施必將對大紅山礦區的信息化管理產生積極而深遠的影響。

此作品來源于2011摩托羅拉解決方案大獎賽
