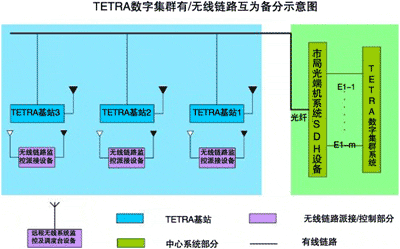

上圖是TETRA數字集群系統有/無線鏈路互為備分的框架圖。他有四大部分組成。其中包括：系統中心控制部分、有線鏈路部分、基站部分及無線鏈路派接部分。當有線鏈路正常的情況下，無線鏈路派接部分是處于待機監測狀態。

只有當有線鏈路發生故障，如上圖，無線鏈路派接部分監測到有線鏈路出現問題時，該部分將會自動開啟，進行工作。（有線鏈路工作正常的基站，無線鏈路派接設備仍處于待機狀態）。無線鏈路設備將按照事先設定好的通信鏈路進行工作。為此，下面我們重點研究無線鏈路派接部分。

　　4. 無線鏈路派接部分的組成

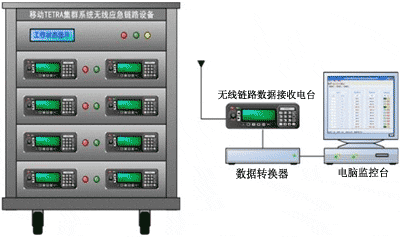

　　無線鏈路派接部分有：TETRA移動集群系統無線應急鏈路設備和遠程無線監控控制臺二部分組成。無線應急鏈路設備放在每個基站內，作為基站有線鏈路的應急備分設備。遠程無線監控控制臺放在中心，進行對各基站的派接設備監控。（下圖是無線鏈路派接部分的實物效果圖）

TETRA集群系統無線應急鏈路派接設備，一般在一套設備中安裝四套無線鏈路派接設備，每套設備都可單獨工作，即能夠同時保證四路跨基站應急通話組進行工作。根據需求，可擴充更多的通話組設備。同時，通過遠程監控控制臺，可對無線鏈路派接設備進行遠程通話組的切換。

　　5. 遠程無線監控控制臺設備
　　遠程無線監控控制臺設備由遠程數據收發電臺、數據轉換器、電腦及軟件等設備組成。其功能首先是監控遠端基站有線鏈路工作及設備、環境工作是否正常。其次通過該設備對原端無線鏈路派接設備的工作狀態進行調整。

上圖是遠程無線監控控制臺，電腦操作界面。通過遠程監控電臺收到的指令信息，經數據轉換器送至電腦顯示。該界面能夠反映出不同基站的鏈路工作狀態。同時，還能通過該界面操作，去控制遠端設備的工作狀態。

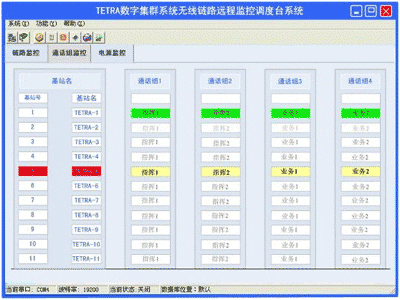

　　從上圖可以看出，當遠端基站鏈路工作正常時，顯示為白色。當遠端基站的鏈路出現問題時，在電腦顯示器上基站號、基站名為紅色。同時，在通話組顯示無線鏈路派接設備開始工作的顏色為黃色。無線鏈路所連接到的上級主基站的顏色為綠色。在四個通話組上顯示不同的通話組。

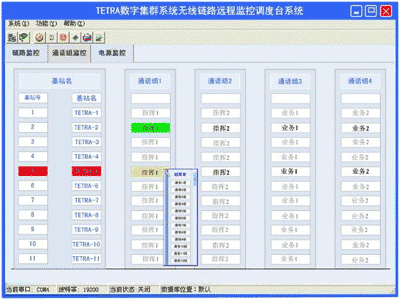

若要對鏈路派接設備的電臺換組，可以選中該站原通話組，按右鍵，出現上圖的組菜單（可下拉菜單），選擇所需通話組，雙擊即可。

　　6. 無線鏈路派接技術在TETRA數字集群系統應急狀態下的應用
　　以下從三個方面解析系統的應用：
　　•  三級主站鏈路故障應用，即對應以下的單基站故障應用；
　　•  二級主站鏈路故障，即對應以下的節點基站故障應用；
　　•  二級和三級主站故障，即對應以下的多基站故障應用。

單基站故障

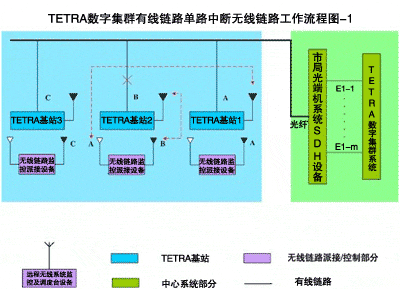

　　如下圖所示，當一個三級主站（C）鏈路故障時，基站進入單站集群模式，該基站的監測到本地電臺進入單站集群模式，通過鏈路電臺，利用二級主站（B）信道，向控制中心遠程監控控制臺以組呼的方式發起單站告警信息，同時打開音頻信號交換模塊，將本地電臺（C）和鏈路電臺（B）的音頻信號派接到同一組上。用戶通過遠程無線監控控制臺收到告警信息后，可通過反饋的信令信息對話音派接組的本地和鏈路電臺進行控制。有效的達到單站集群模式的電臺和集群模式電臺互相通信的目的。

節點基站故障

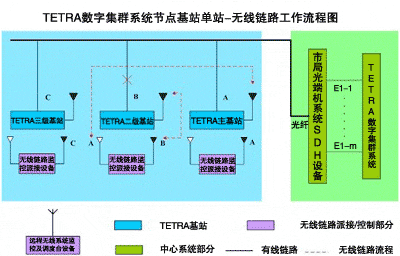

　　如下圖所示，當一個二級主站（B）鏈路故障時，基站進入單站集群模式，該基站監測到本地電臺進入單站集群模式，通過鏈路電臺（A），利用一級主站信道，向控制中心遠程監控控制臺以組呼的方式發起單站告警信息，同時打開音頻信號交換模塊，將本地電臺（B）和鏈路電臺（A）的音頻信號派接到同一組上。用戶通過遠程無線監控控制臺收到告警信息后，可通過反饋的信令信息對話音派接組的本地和鏈路電臺進行控制。有效的達到單站集群模式的電臺和集群模式電臺互相通信的目的。

多基站故障
　　多基站故障時，以下圖為例，當一個二級主站（B）鏈路和三級主站（C）的鏈路同時發生故障時，基站進入單站集群模式。三級主站（C）的無線鏈路派接設備檢測的單站后，自動開啟無線鏈路派接設備。同時鏈路電臺（B）向二級主站（B）以組呼方式發出單站告警信息。

　　此時，二級主站（B）的無線鏈路派接設備檢測的單站后，自動開啟無線鏈路派接設備。同時鏈路電臺（B）向主站（A）以組呼方式發出單站告警信息。
