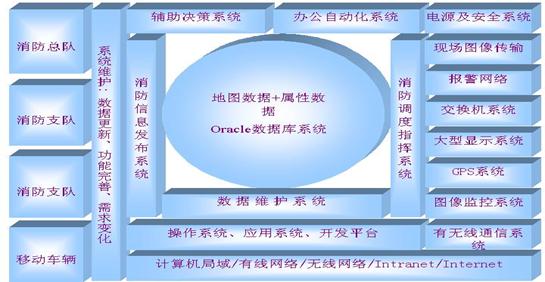

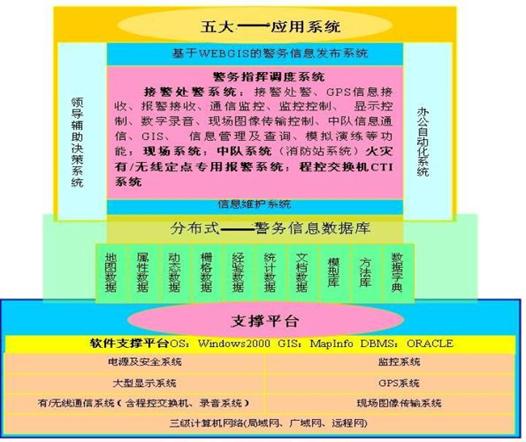

主頁（http://www.by236.com）：應急聯動系統的分析、設計與實施(3) 如果需要出動移動指揮車，則向指揮車發出指令。移動指揮車與中心之間有數據通信。 2. CERS的設計 根據我們多年來對應急系統業務的深入理解，以及我們多年來在應急系統（如110、122、120、119和環保110等）的成功開發經驗，利用面向對象分析以系統化、工程化的技術，提出了基于大中城市的應急系統模型。 2.1 CERS的組成設計 CERS的建設分為五個部分： ○ 應用系統； ○ 數據及數據庫； ○ 支撐平臺； ○ 標準與接口； ○ 系統安全。  圖2-1 CERS的組成示意圖1  圖2-2 CERS的組成示意圖2 2.1.1 應用系統的設計 應用系統采用基于Intranet/Internet結構、C/S模式與B/S模式相結合的體系結構。應用系統由以下5個部分組成： ○ 應急指揮調度系統：該系統采用C/S結構，完成警情處理過程中報警單位、各級指揮中心、移動指揮中心及現場的業務工作，是一個覆蓋指揮業務全過程的系統。該系統是實現編制出動方案、下達出動命令、應急處理全過程的語言和數據實時記錄、現場圖像傳輸、文字傳真以及應急信息的綜合管理等方面功能的大型綜合性系統。 ○ 信息維護系統：管理維護系統包含的主要模塊有數據管理維護模塊、網絡設備管理維護模塊、有線/無線通信設備管理維護模塊等。 ○ 領導輔助決策系統：領導輔助決策系統包括的主要模塊有統計分析模塊、事件分析模塊和現場圖形模塊等。統計分析模塊提供關鍵區域及要害部位的安全監督動態信息，完成數據匯總統計，生成各種統計匯總報表；事件分析模塊可以快捷地估算事件、災情、爆炸等事件造成的破壞區域和影響范圍信息；現場圖形模塊對重點部位采用現場實地取景，經過三維建模處理，能夠非常逼真地反映重點部位現實中的設備布置、管道走向、安全設施等情況，方便調度指揮。 ○ 辦公自動化系統：辦公自動化系統包括的主要模塊有行文管理模塊、會議計劃管理模塊、公告牌管理模塊、文秘辦公業務處理模塊和戰訓管理模塊等。 ○ 基于WEB GIS的應急信息發布系統: 基于WEBGIS的分布式警務信息發布系統是一個WWW服務器，提供統一的瀏覽器（Browser）訪問界面�？蓪葘ν夥⻊�。 一、指揮調度系統 1、指揮調度系統 系統中包括的主要模塊有調度處警模塊、GPS信息接收模塊、通信監控模塊、監控控制模塊、顯示控制模塊、數字錄音模塊、現場圖像傳輸控制模塊、處置部門信息通信模塊、GIS模塊、信息管理及查詢模塊和模擬演練模塊、應急培訓模塊等。 系統在接到重大警情以后，可以利用電子地圖系統快速確定位置，得到周圍道路、交通情況等信息，根據警力情況為指揮人員提供該位置的預設方案，并根據警力力量的分布情況計算出車輛的最佳行進路線，供指揮人員進行參考。與此同時還可以通過警力信息數據庫系統檢索出該位置的詳細資料，以便根據實際情況確定相應的措施。方案確定以后，指揮系統可以通過計算機網絡（或其他通信手段）將出車命令直接下達到各個警點。 2、移動指揮系統（現場系統） 系統配置的設備主要有無線通信設備、移動警情終端臺、現場圖像傳輸設備、現場實況攝像和錄像設備、衛星通信設備、GSM通信設備、文字傳真設備、輔助設備（天線、電源）等。災情現場多媒體信息和視頻會議多媒體信息是數字化的圖像和聲音數據，數據量較大，由實時記錄子系統負責這些信息的記錄和處理，包括：記錄的開始、結束控制，記錄的格式，對記錄后的數據的預處理，多媒體數據的入庫與查詢播放。災情現場和視頻會議多媒體信息傳到指揮中心后，同時送到中心控制與實時記錄兩個子系統。中心控制子系統負責實時顯示控制，實時記錄子系統負責記錄、處理與查詢等。 現場系統由以下子系統組成 ○ 指揮中心子系統：由中心信息服務模塊、中心信息傳輸模塊（與指揮車通信）、指揮車跟蹤及路況顯示模塊組成。本子系統向指揮車發出調度命令，從數據總庫中提取出相關信息，經過網絡傳輸給指揮車，同時監視行車路線，接收指揮車傳回的關于現場的文字和圖像信息。 ○ 通信子系統：現場信息傳輸?shù)墓δ埽合蛑笓]中心傳輸現場信息、向市政府傳輸現場信息、向應急聯動中心傳輸現場信息、向應急部傳輸現場信息。 ○ 指揮車子系統：由出車單接收模塊、信息查詢模塊、指揮車信息傳輸模塊（與中心通信）、GPS接收模塊、靜態信息更新模塊、現場圖像顯示模塊、現場廣播系統、現場照明、車載大屏幕、車載手機組成。 3、處置力量部門系統 各處置力量部門終端機接到指揮中心命令時，系統立即自動觸發警鈴，打印出車單（包括出車類型、現場三級圖、推薦行車路線、重點應急單位應急預案等），并回復指揮中心命令接收完成。 二、領導輔助決策系統 主要具有以下功能： 統計分析的功能，提供關鍵區域及要害部位的安全監督動態信息，完成數據匯總統計，生成各種統計匯總報表，根據不同的統計分析要求，在電子地圖上以不同色塊（顏色）和統計報表（文字）兩種直觀的表達方式，多方位多角度地顯示出統計分析結果。 事件分析功能，可快捷地估算事件、災情、爆炸等事件造成的破壞區域和影響范圍；在平面布置圖上標出危險區、隔離區和警戒區，給出各區域危害程度和防護要求等信息；對危險區、隔離區和警戒區進行分析，列出區域內相關設備；給出應急網絡圖，列出應急響應隊伍的聯系電話、聯系人、主要職責等信息；提供電子白板功能，可在事件模擬圖上根據具體情況現場布置車輛，并可及時反饋到異地。 三、基于Web GIS的信息發布系統 本系統以功能為中心，各個部門、人員根據權限的不同對系統擁有不同的操作及使用權限，也就是說根據應急所有部門的業務功能將整個系統設計成一個統一界面，以功能劃分模塊，整個系統是由功能模塊有機結合而成的，而登錄用戶按所屬部門、職位享有相應的功能模塊操作權限。 (中國集群通信網 | 責任編輯：陳曉亮) |
